ثلاث طرق توصيل رئيسية لمفاصل عمود عارضة إطار البوابة: مسطحة وعمودية وقطرية - اختر بحكمة من أجل السلامة!
في تصميم إطار البوابة الهياكل الفولاذية الخفيفة، تفاصيل اتصال عمود الشعاع هي الرابط الأساسي لنقل القوة، مما يؤثر بشكل مباشر على سلامة الهيكل والتكلفة وراحة البناء.
تعتبر وصلات اللوحة النهائية هي طريقة التوصيل الصلبة الأكثر استخدامًا، والتي يمكن تقسيمها إلى ثلاثة أنواع رئيسية بناءً على اتجاه وضع اللوحة النهائية: مسطحة، عمودية، وقطرية.
ما هي الاختلافات بينهما؟ أي واحد ينبغي استخدامه؟ اليوم، سوف نستكشف مزايا وعيوب هذه الأنواع الثلاثة من المفاصل بناءً على القواعد والممارسات الهندسية.
1. الاختلافات الأساسية
دعونا نرى هذه المفاصل الثلاثة المختلفة.

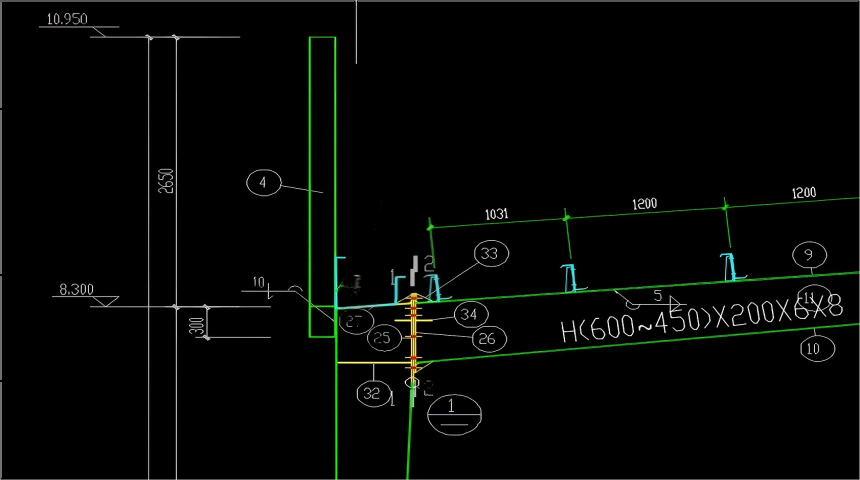

لوحة نهاية عمودية: تكون لوحة النهاية متعامدة مع قسم عمود العارضة، مثل اللوحة الدائمة.

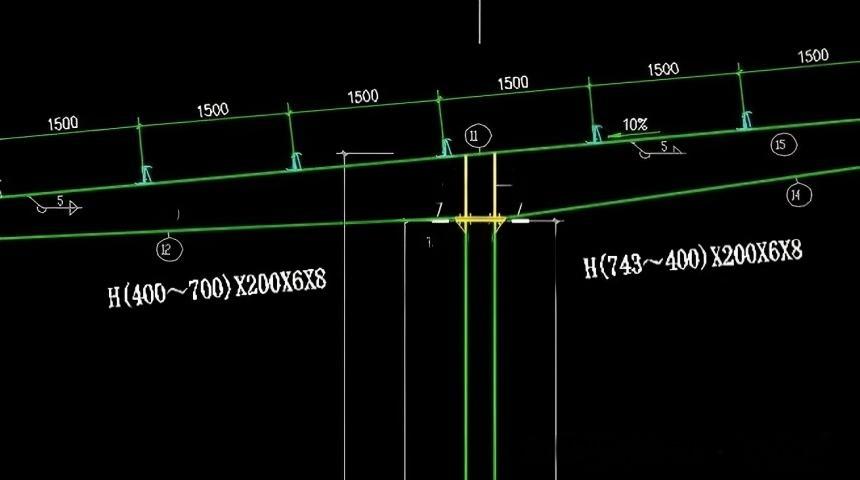

لوحة نهاية مسطحة: يتم وضع لوحة النهاية أفقيًا، مع وضع العارضة أعلى العمود.
لوحة نهاية قطرية: تكون اللوحة النهائية موازية للسطح القطري للشعاع، وغالبًا ما تستخدم في الجزء العلوي من أعمدة الحافة.
2. مقارنة المزايا والعيوب
تتمتع كل طريقة اتصال بأدائها الميكانيكي الفريد والسيناريوهات القابلة للتطبيق.
لوحة نهاية عمودية – الأكثر شيوعًا وكلاسيكية
| المزايا | العيوب |
نقل القوة الواضحة: اعتمد على مقاومة الشد للمسامير عالية القوة لمقاومة لحظات الانحناء، مع قوة القص التي يتحملها الاحتكاك بين الألواح الطرفية أو مفاتيح القص. نموذج الحساب واضح والتصميم ناضج. | لحظات الانحناء الكبيرة: في حالة لحظات الانحناء الكبيرة، قد تكون هناك حاجة إلى صفوف متعددة من البراغي، مما قد يتسبب في ارتفاع غير كافٍ للوحة الطرفية. |
قابلية التطبيق القوية: مناسبة لاتصالات عمود الشعاع. | مطلوب صلابة عالية للعقدة، وغالبا ما تكون هناك حاجة إلى تعزيز الأضلاع. |
مساحة التثبيت الكبيرة: توفير مساحة كافية لتوصيل المدادات وقضبان الربط ومكونات الهيكل الثانوية الأخرى. | إذا كان قسم عمود فولاذي صغير، فمن المحتمل أن يكون هناك تعارض بين الحضيض وأضلاع تقوية اللوحة النهائية. |
طريقة التوصيل الصلبة لعمود العارضة الأكثر استخدامًا في معظم تصميمات بناء الهياكل الفولاذية وهي الخيار الأول ما لم تكن هناك متطلبات خاصة.
اللوحة ذات النهاية المسطحة – الخيار الأفضل للتوصيلات أعلى الأعمدة
| المزايا | العيوب |
نقل القوة المواتية: عندما يتم تطبيق الضغط المحوري من نهاية الحزمة مباشرة على أعلى العمود، فإن هذا الضغط يمكن أن يقلل بشكل فعال من قوة الشد على البراغي، مما قد يقلل من عدد البراغي المطلوبة. | ارتفاع غير كاف: عندما يكون الامتداد كبيرًا وقسم العارضة أكبر بكثير من قسم العمود، فقد لا يكون قسم لوحة النهاية مرتفعًا بدرجة كافية لترتيب مسامير كافية. |
سهلة التركيب: يمكن وضع العارضة مباشرة على أعلى العمود، مما يجعل من السهل وضعها وإصلاحها بشكل مؤقت. | ليس من الجيد توصيل المكونات الأخرى أعلى العمود (مثل قضبان الربط). |
تستخدم بشكل أساسي للتوصيلات أعلى العمود مع العوارض الفولاذية. مناسبة للحالات التي تهيمن فيها الأحمال الرأسية؛ عندما يكون هناك مزراب في المبنى، تكون الألواح المسطحة أكثر فائدة من الألواح الرأسية للتخطيط.
لوحة نهاية قطرية - "التقنية السوداء" لحظات الانحناء الكبيرة
| المزايا | العيوب |
ذراع رافعة أطول: ضع اللوحة النهائية قطريًا، مما يؤدي إلى زيادة ذراع الرافعة لنقل القوة بشكل فعال، مما يحسن بشكل كبير من مقاومة الانحناء للعقدة. | هيكل معقد: تتطلب دقة معالجة وتركيب عالية، كما أن إجراء التعديلات في الموقع أمر صعب. |
مواصفات بولت أصغر عند تحمل نفس لحظة الانحناء، يتم تقليل قوة شد الترباس المطلوبة بسبب ذراع الرافعة الأطول، مما قد يسمح باستخدام عدد أقل أو أصغر من البراغي. | نقل القوة المعقدة: يؤدي الموضع القطري إلى تعقيد مسار نقل القوة، مما يجعل تحليل العقدة أكثر تطلبًا. |
يستخدم في الجزء العلوي من أعمدة الحافة، حيث تكون لحظة الانحناء أكبر في كثير من الأحيان. عندما لا تتمكن المواضع الرأسية أو المسطحة من تلبية متطلبات عزم الانحناء الكبيرة، فإن الموضع القطري هو حل تقوية فعال.
3. توصيات الملخص والاختيار
طريقة الاتصال | الميزة الأساسية | تطبيق نموذجي | الاعتبارات الرئيسية |
لوحة نهاية عمودية | تعدد الاستخدامات القوي، ونقل القوة الواضح | اتصالات عمود الشعاع، ربط الشعاع (الخيار الأول) | انتبه إلى القص في مجال العقدة، وقم بتوفير أضلاع التسليح عند الضرورة |
لوحة نهاية مسطحة | سهلة التركيب، ونقل القوة مواتية | اتصالات أعلى العمود، والأحمال العمودية تهيمن | تأكد من مطابقة ارتفاع قسم عمود العارضة، وتجنب الارتفاع غير الكافي للوحة الطرفية |
لوحة نهاية قطرية | ذراع رافعة طويلة، مقاومة قوية للانحناء | قمة عمود الحافة، ظروف عزم الانحناء الكبيرة | يتطلب التصميم كوصلة شبه صلبة دقة معالجة وتركيب عالية |
المبادئ الأساسية:
السلامة أولا: بغض النظر عن الطريقة التي يتم اختيارها، يجب أن تتجاوز قدرة تحمل العقدة قدرة المكون، مع الالتزام بمبدأ "عقدة قوية، مكون ضعيف."
الاتساق مع النموذج: يجب أن تتوافق صلابة العقدة المختارة (الصلبة، المفصلية، شبه الصلبة) مع الافتراضات الواردة في نموذج الحساب.
النظر في التكلفة والبناء: اختر الحلول التي تسهل إنتاج المصنع ونقله وتركيبه مع ضمان السلامة، الأمر الذي يمكن أن يوفر تكاليف كبيرة ووقت البناء.
