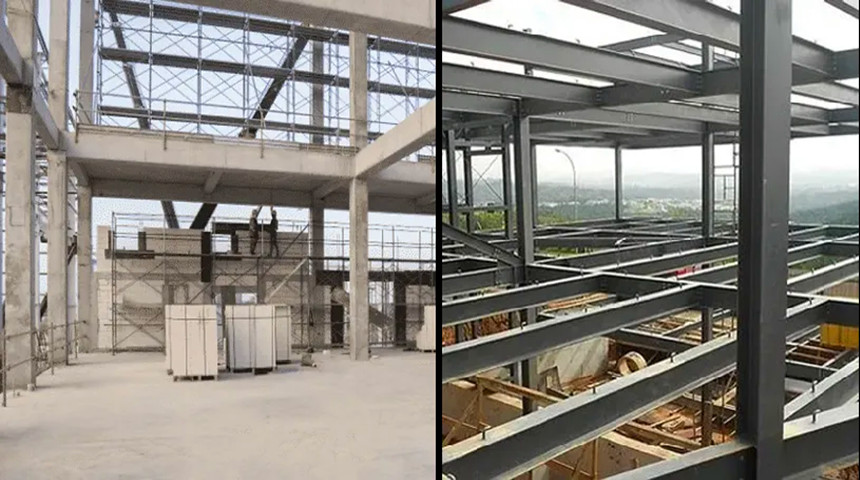

1. تصميم التصميم
هيكل الصلب | بناء ملموسة |
بنية الامتداد الكبيرة ، ولكن شعاع الفولاذ الصلبة يمكن أن تفعل حوالي 20 مترًا | حوالي 10 أمتار ، في حالة استخدام شعاع الخرسانة الإجهاد ، يمكن أن تفعل حوالي 25 مليون فترة كبيرة |
2. شكل الهيكل المشترك
هيكل الصلب | بناء ملموسة |
هيكل الإطار النقي أو هيكل الإطار المدعوم | هيكل الإطار النقي أو بنية إطار مع جدار القص |
المقارنة أعلاه لها شرط مسبق: المستوى المشترك متعدد المستوى. في اليابان هيكل الصلب هو إطار نقي أكثر شيوعًا ، لذلك يستخدم العمود الفولاذي أنابيب فولاذية مربعة. في الولايات المتحدة هيكل الصلب هو بنية الإطار أكثر شيوعًا ودعمًا ، لذلك يستخدم عمود الصلب في كثير من الأحيان الصلب من النوع H.
3. حجم العمود
هيكل الصلب | بناء ملموسة |
عرض العمود (هـ.: 40 سم) + طبقة حماية الحرائق + مادة التشطيب | عرض العمود (هـ. g. 70 سم) + مادة تشطيب |
قوة الصلب عالية ، والأداء المادي موحد ، ويمكن جعل حجم القسم أصغر. على سبيل المثال ، في مبنى المكاتب المكون من ثلاثة طوابق ، يبلغ عرض العمود الصلب 40 سم ، وإذا تم استبداله بالخرسانة المسلحة ، فسيزيد عرض العمود كثيرًا ، على الأقل 65 سم.
4. ارتفاع الشعاع
هيكل الصلب | بناء ملموسة |
1/18 ~ 1/24 من الفترة ، لإيلاء اهتمام خاص للانحراف ، على مدى كبير ، للانتباه إلى درجة الراحة | من 1/10 إلى 1/18 من الفترة |
الحد الأدنى لقيمة شعاع الخرسانة 1/18 هو الحد الأقصى لقيمة نسبة الانتفاخ العالي من بنية الصلب. في التصميم التقليدي ، يكون شعاع الصلب العام 1/20 ، لحزمة الصلب من السقف الضوئي ، يمكن تقليل نسبة الانسبايا العالية إلى 1/30 ، عمومًا لا تقل عن 1/40.
5. الوزن الذاتي للبناء
هيكل الصلب | بناء ملموسة |
0.6 ~ 0.8 T/M⊃2; | 1.0 ~ 1.5 T/M⊃2; |
من وجهة النظر النسبية ، استخدام هيكل الفولاذ للمبنى ، سيتم تخفيض الوزن بأكثر من 40 ٪. قارنت بعض الدراسات بشكل خاص الأنظمة الهيكلية المختلفة لـ 50 مترًا مبنى المكاتب الشاهق، بالنظر إلى وزن الهيكل النقي العلوي ، لتقليل المزيد. تبلغ مساحة المبنى العلوي في مبنى المكاتب 10400 متر مربع ، ويتم تخفيض وزن كل هيكل مربع بنسبة 56 ٪ ، ويتم تخفيض تكلفة الأساس بنسبة 7.5 ٪.
إطار الصلب | قوة القص الإطار الخرسانية |
0.517 T/M⊃2; | 1.178 T/M⊃2; |

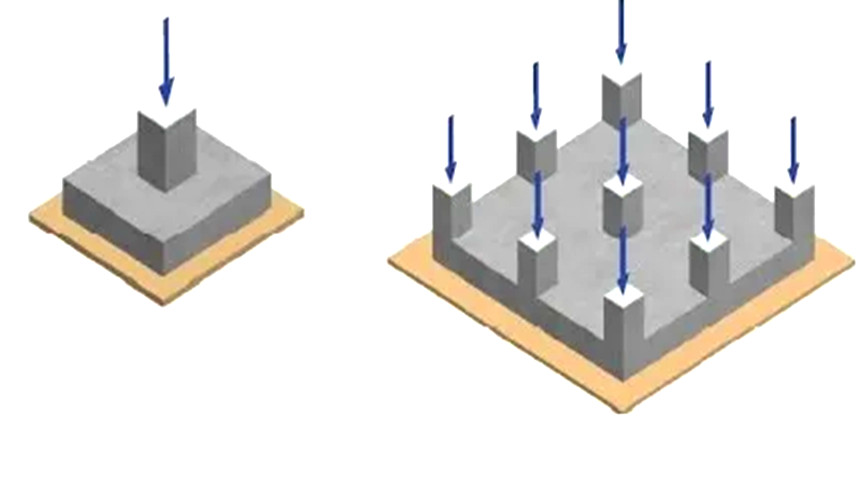

6. الأساس
هيكل الصلب | بناء ملموسة |
الوزن العلوي خفيف ، سيكون هيكل الأساس بسيطًا | وزن كبير ، التكلفة الهندسية الأساسية أعلى |
على الرغم من أن الوزن خفيف ، إذا كان النموذجان الهيكليان هما قواعد مستقلة ، فإن نسبة تخفيض التكلفة ستكون أقل ، حوالي 7 ٪. إذا كان من الممكن تغيير شكل الأساس بسبب تقليل الوزن: فإن الهيكل الخرساني هو أساس طوافة ، ويمكن تحويل هيكل الصلب إلى أساس مستقل ، وستكون نسبة تخفيض التكلفة كبيرة ، تقدر بنحو 15 ٪ .
7. موثوقية المكونات
هيكل الصلب | بناء ملموسة |
يتم تصنيع مكونات الصلب في المصنع بدقة عالية | مقدار التشغيل الميداني كبير ، والعديد من الأحجام هي خطأ بشري لا مفر منه ، وخاصة الطبقة الواقية من تعزيز الفولاذ |
8. المتانة
هيكل الصلب | بناء ملموسة |
إذا تم علاج الصدأ وأضاف طبقة زخرفية ، يمكن استخدامها لفترة طويلة | تجنب صدع الانكماش ، لذا انتبه للوقاية والسيطرة ؛ منع كربنة الخرسانة وصدأ الصلب. |
تكمن متانة بنية الصلب في تصميم مقاييس الحماية الخارجية ، وتتوفر متانة بنية الخرسانة في تصميم الخرسانة نفسها.
9. مقاومة الحريق
هيكل الصلب | بناء ملموسة |
إن وقت مقاومة الحريق نفسه قصير ، ويريد عمومًا القيام بالحماية من الحرائق | مع الحماية من الحرائق الخاصة ، لا تحتاج عمومًا إلى زيادة تدابير الحماية من الحرائق |
10. وقت البناء
بشكل عام ، هيكل الصلب يجب تقصير فترة البناء من الهيكل الخرساني المسلح ، ويرجع ذلك أساسًا إلى أساس البناء ، يمكن معالجة هيكل الصلب في نفس الوقت في المصنع ، ولا توجد عملية رطبة في الموقع ، ولا حاجة للصيانة المستهلكة للوقت مثل الخرسانة .

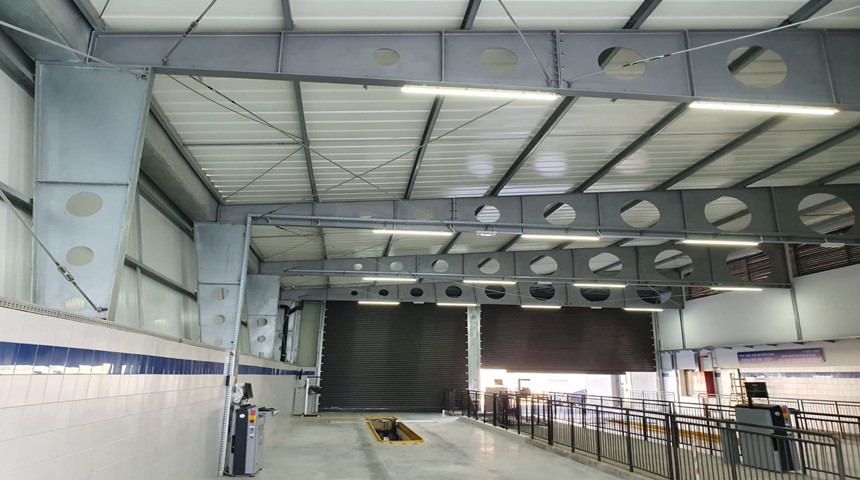

11. شعاع مثقبة
هيكل الصلب | بناء ملموسة |
حوالي 1/2 من ارتفاع الشعاع ، يمكن أن تمر فئة أنابيب التهوية عمومًا عبر الحزمة | حوالي 1/3 من ارتفاع الشعاع ، ويحتاج أنبوب التهوية عمومًا إلى الانتقال من تحت الحزمة |

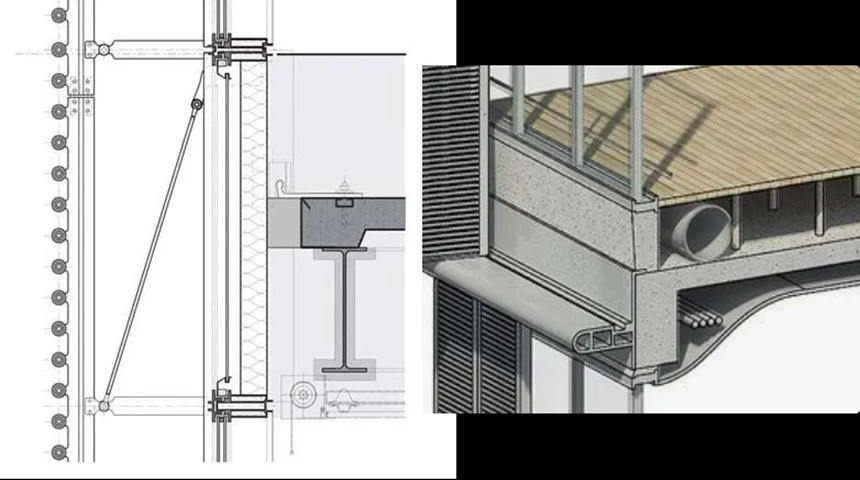

12. ارتفاع الأرضية
هيكل الصلب | بناء ملموسة |
ارتفاع الشعاع + 35.0 سم (سطح الأرض + الأرضية + طبقة الحماية من الحرائق + السقف) + ارتفاع نظيف داخلي | ارتفاع الشعاع + 45.0 سم (سطح الأرض + قناة التهوية + السقف) + ارتفاع نظيف داخلي |
تحت نفس متطلبات الارتفاع الداخلي ، فإن تقليل ارتفاع الحزمة الهيكلية يمكن أن يقلل من ارتفاع الهيكل ويقلل من تكلفة البناء. إذا كان عدد الطبقات أكثر ، تحت نفس ارتفاع المبنى ، فمن الممكن زيادة مساحة أرضية المبنى.
13. مواد الديكور وقيود التشوه
هيكل الصلب | بناء ملموسة |
جاف معلق تلقائي لخرسانة الضوء ، لوحة أسمنت تشكيل البثق في ذروة 1/150 أدناه | بشكل أساسي ، لا يعاني استخدام البناء الجاف الجاف عن مشكلة تشوه |
المواد الزخرفية التي تطابق مع مبنى هيكل الصلب بشكل عام معلقة بشكل أساسي. يمكن كلاهما اختيار مواد زخرفية خفيفة الوزن ، ويمكن أن ينظر في تشوه بنية الصلب لتجنب الشقوق. تكون زاوية الإزاحة الداخلية للهيكل الصلب عمومًا فضفاضة نسبيًا ، وحد الكود هو 0.004 ، والبنية الخرسانية عمومًا 0.002-0.001.
14. إعادة التدوير
على المدى الطويل ، هذا زائد للهيكل الصلب. الصلب هو أكثر المواد المعاد تدويرها على هذا الكوكب. بالوزن ، يتم إعادة تدوير 81 ٪ من المنتجات الفولاذية في الولايات المتحدة في نهاية عمر خدمتها. ويشمل ذلك 85 ٪ من السيارات ، و 82 ٪ من الأجهزة ، و 70 ٪ من الحاويات ، و 72 ٪ من الصلب و 98 ٪ من الفولاذ الهيكلي.
ملخص موجز

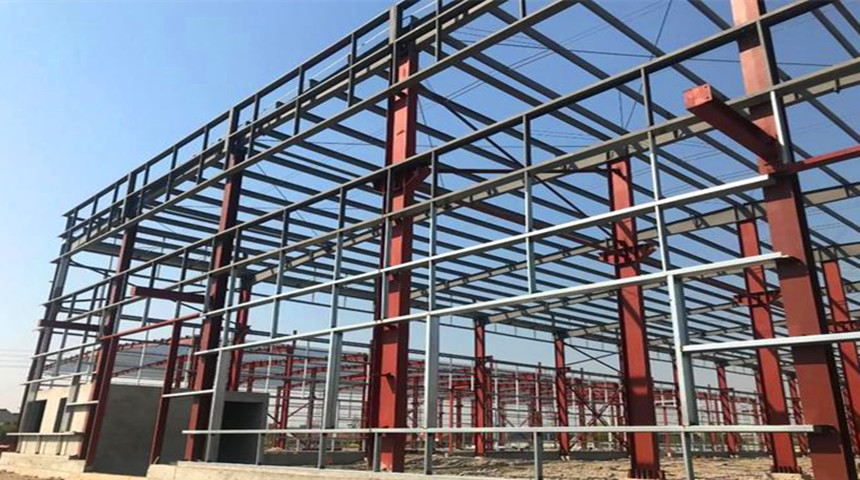

مساحة بناء هيكل الصلب هو أكثر انفتاحا ، والتخطيط الوظيفي أكثر حرًا.
أعمدة الصلب أصغر نسبيا في الحجم.
ارتفاع شعاع الصلب أقل ، ولكن يجب النظر في سمك الأرض.
وزن مبنى هيكل الصلب أخف بكثير ، ويمكن أيضًا توفير تكلفة بناء البنية التحتية وفقًا لذلك.
على الرغم من أن هيكل الصلب لديه العديد من مزايا ما سبق مقارنة بالخرسانة ، وخاصة في المصنع الصناعي ، والمستودع ، والصالة الرياضية الكبيرة ، وقاعة المعارض والمباني الصناعية الأخرى ، تشغل المباني العامة ميزة مطلقة.
