نظام دعم هيكل الصلب: كم تعرف؟

[هيكل الصلب • التكنولوجيا]

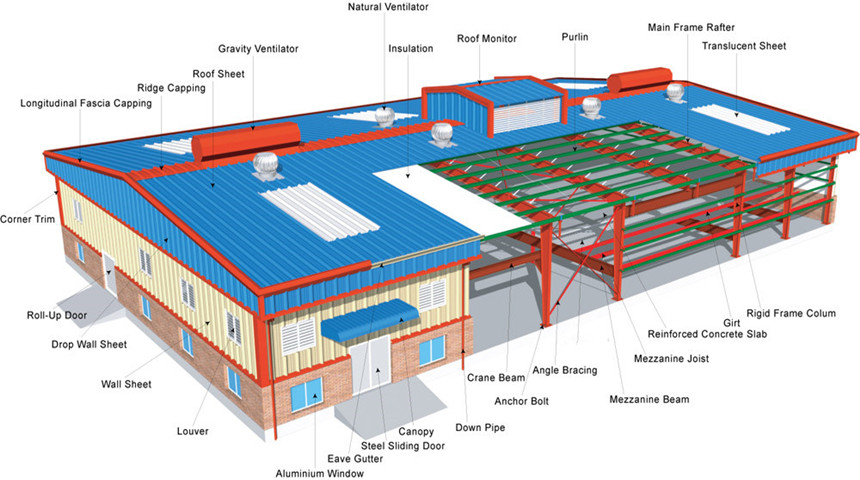

نظام الدعم هو جزء ثانوي من نظام هيكل الصلب ، لكنه أيضًا جزء أساسي. في ال بنية الفولاذ البوابة، يحتوي النظام على وظائف مهمة ، تنعكس بشكل أساسي في:

إنه يضمن ثبات الهيكل الكلي وكل مكونات ، ينقل التأثيرات الأفقية إلى الأساس وأعمال التثبيت الإضافية ، وما إلى ذلك. موحدة ومعقولة ، وتحسين سلامتها.

1. دعم مبادئ إعداد نظام

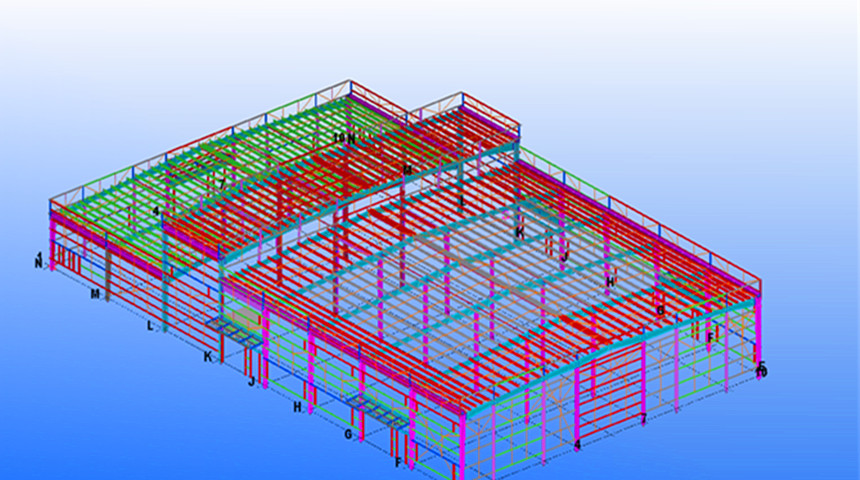

في هياكل الفولاذ الإطار البابي ، يمكن تقسيم نظام الدعم إلى دعم السقف الأفقي, دعم العمود وغيرها أنظمة الدعم المساعدة.

المبادئ الأساسية التي تدعم إعداد النظام هي:

① نقل الحمل الطولي بوضوح وببساطة وببساطة ، وقصر مسار انتقال القوة قدر الإمكان ؛

② ضمان الاستقرار خارج الطائرة للنظام الهيكلي وتوفير نقاط دعم جانبية للاستقرار العام للهيكل والمكونات ؛

③ تركيب بنية مريحة ؛

④ تلبية متطلبات القوة والتصلب الضرورية ولديها اتصالات موثوقة.

في إطار البوابة هيكل الفولاذ الخفيف، لا تزال هناك بعض اللوائح والمتطلبات لأنواع مختلفة من الدعم.

• السقف الدعم الأفقي

الدعم الأفقي على السطح والدعم بين العمود هما ككل ، يحافظ بشكل مشترك على استقرار الهيكل ونقل الحمل الأفقي الطولي إلى الأساس من خلال الدعم الأفقي على السطح والدعم بين العمود.

من أجل التأكد من أن مسار الإرسال للحمل الطولي على الجملون الهيكلي قصير وسريع ، يجب وضع الدعم الأفقي الأفقي للسقف في الفتحات في كلا طرفي قسم درجة الحرارة في المبنى لنقل حمولة الجملون مباشرة مباشرة .

إذا كان لا يمكن إعداده في الخليج الأول ، فيمكن إعداده في الخليج الثاني ، ولكن يجب الإشارة إلى أن القضبان المقابلة التي تنقل الأحمال الأفقية في الخليج الأول يجب أن تصمم كقضبان ضغط. عندما يكون قسم التوسع في المبنى أو درجة الحرارة طويلة ، يجب إضافة أحد الدعم الأفقي أو أكثر ، ويجب ألا يتجاوز التباعد 60 مترًا.

عندما يكون الهيكل بسيطًا ، ومتماثل وارتفاع كل فترة متسقة ، فإن الدعم الأفقي للسقف بسيط نسبيًا ، أي أنه لا يمكن توفيره إلا بين الفتحات النهائية طالما يتم استيفاء طول منطقة درجة الحرارة.

في المبنى ، عندما يكون للأعمدة SAPCE عمود مختلفة ، أو عندما يكون للمبنى مسافات مختلفة ، يجب إعداد دعامات أفقية طولية حجم كل إطار جامد. الفرق في الإزاحة الأفقية الجانبية للعمود يجعل الإجهاد بنية موحدة ومعقولة.

عندما يكون تخطيط المبنى غير منتظم ، مثل النتوءات المحلية والمصنوع ، سحبت الأعمدة ، وما إلى ذلك ، من أجل تحسين مقاومة القوة الجانبية الكلية للهيكل ، يجب تثبيت نظام دعم أفقي مستمر طوليًا ومستعرضًا. .

عند إعداد نظام الدعم ، من الضروري ضبط أشرطة الضغط على قمم Roof Ridge و Appults والانتباه إلى بنية العقد لضمان نقل القوى الأفقية.

• دعم الجدار بين الأعمدة

يتم تعيين دعم العمود بشكل عام في منتصف الأعمدة. لهذا السبب ، يجب تصميم العلاقات الأفقية في الجزء العلوي من الأعمدة كعلاقات صلبة لنقل الحمل الذي يتحمله السقف الدعم الأفقي إلى الدعم بين العمود. إذا كان المبنى طويلًا ، فيمكن إضافة دعم بين العمود.

يتم وضع الدعم بين العمودين في 1/3 من الاتجاه الطولي. عندما لا يمكن تعيين دعم العمود في الموضع المثالي الذي يتطلبه التصميم الهيكلي بسبب متطلبات استخدام البناء ، يمكن أيضًا ضبطها بعيدًا عن منتصف خطوط العمود.

يمكن تصميم الدعم بين الأعمدة في شكل متقاطع ، أو شكل ثماني الشكل ، أو شكل الباب ، أو حتى إطار جامد.

من الأفضل استخدام نوع واحد من دعم عمود الحائط في نفس المبنى ، ولا يُنصح بخلط عدة أنواع من الدعم. إذا كانت هناك متطلبات وظيفية مثل فتح الأبواب أو النوافذ أو عوامل أخرى ، فيمكن استخدام دعم الإطار الصلب أو دعم الجمالون.

عندما يجب خلط أنظمة الدعم ، يجب أن تكون صلابةها متسقة قدر الإمكان. إذا كان لا يمكن تلبية متطلبات الصلابة ، فيجب تحليل القوة الأفقية الطولية التي يتحملها كل دعم على وجه التحديد لضمان استقرار وسلامة الهيكل. في الوقت نفسه ، يجب إيلاء الانتباه إلى إعدادات الدعم. تناظر.

• ركبة تستعد

أقواس الركبة فريدة من نوعها للإطار الصلب من نوع البوابة الصلبة بناء هيكل فولاذي خفيف الوزن. يتم تعيين دعامة الركبة بين الحافة السفلية للإطار الصلب المائل والمتساقط أو بين الشفة الداخلية للعمود الجانبي الصارم وحزمة الجدار. وهو يدعم استقرار الإطار الصلب الحزم المائلة والأعمدة الجانبية للإطار الصارم.

دعامة الركبة ليست نظامًا مستقلًا. تتمثل وظيفة الدعامة في زاوية الحزمة القطرية الصلبة في منع الحزمة القطرية من عدم الاستقرار الجانبي عند ضغط الحافة السفلية.

2. هيكل نظام الدعم

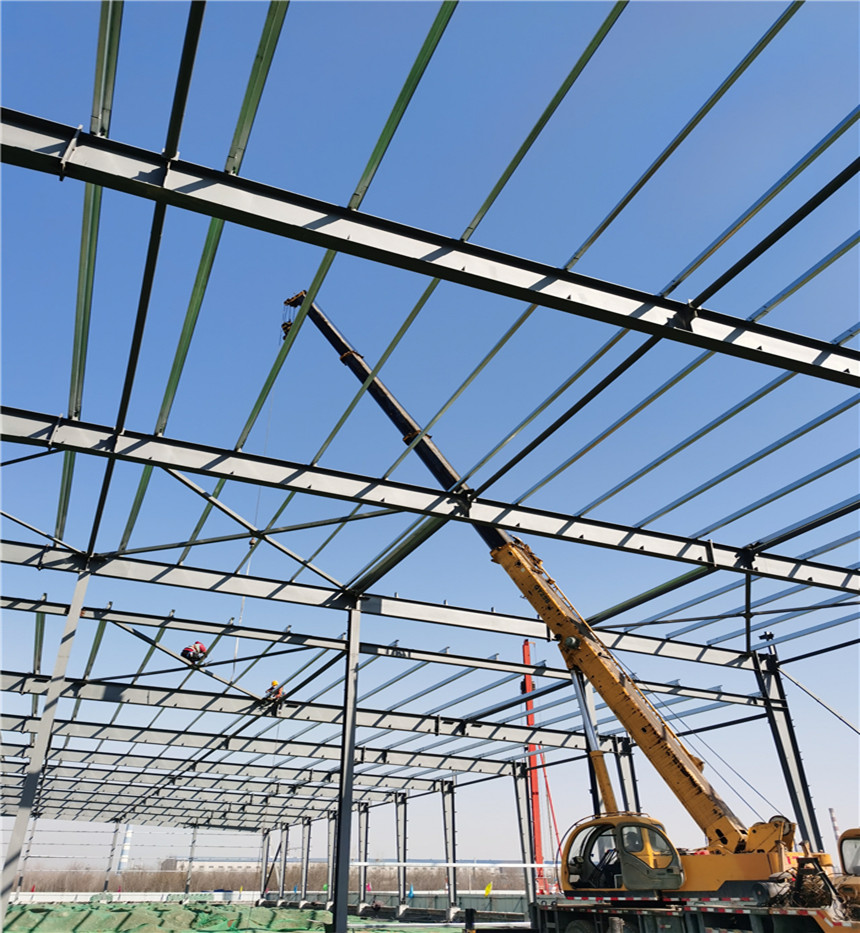

• السقف الدعم الأفقي

يتكون الدعم الأفقي للسقف عمومًا من العلاقات الصلبة والصلابة.

في مبنى هيكل الفولاذ المصباح من نوع البوابة ، يمكن تصميم الدعم الأفقي للسقف كصلب مستدير ، ولكن يجب إضافة جهاز متكرر لتسهيل توتر قضبان التعادل وتجنب الانحراف المفرط في الجولة الصلب ، الذي لن يكون قادرًا على تنفيذ تأثير قوة وظيفة الحمل.

يمكن أيضًا تصميم التقاطع المتقاطع كزاوية فولاذية ، ولكن يجب أيضًا النظر في الانحراف الناجم عن الدعم الطويل بسبب وزنه ، ويجب اتخاذ تدابير ضرورية للتغلب عليها. يجب أن تكون الزاوية بين القطب المتقاطع والقطب العمودي في حدود 30 درجة ~ 60 درجة.

يتم استخدام Steel Steel لصنع الدعم الأفقي لدعم قضبان التعادل. نقاط الاتصال تشبه العادية هياكل الصلب. المفتاح هو التأكد من أن القضبان يجب أن تتقاطع في وسط العقد. يمكن توصيل العقد من قضبان التعادل المصنوعة من الصلب المستدير المتوتر بمسامير واحدة.

يمكن تصنيع العلاقات الصلبة من أنابيب الصلب أو فولاذ الزاوية المزدوجة.

• الدعم بين الأعمدة

عندما تكون فترة وارتفاع المبنى منخفضة ، يمكن استخدام فولاذ مستدير مع أجهزة توتر لصنع قضبان التعادل على شكل متشابك لدعم العمود. يمكن أيضًا استخدام زاوية الصلب أو القناة الصلب.

بالإضافة إلى زاوية الصلب ، يمكن أيضًا استخدام أنابيب الصلب للأشرطة المتقاطعة المدعومة بين الأعمدة في المباني الطويلة. أنابيب الصلب تنقذ المواد ، وسهلة الصنع ، وتبدو صلبة وجميلة في البناء.

تشبه العقد المتصلة بدعم بين العمود الدعم الأفقي. تجدر الإشارة إلى أن الطرف العلوي من الدعم بين الأعمدة وقضيب الضغط الأفقي يجب أن يكون عند نقطة واحدة مع مركز العمود. وبالمثل ، يجب أن يتقاطع الطرف السفلي من الدعم بين الأعمدة مع مركز العمود على السطح السفلي لقدم العمود قدر الإمكان لتجنب القوة غريب الأطوار.

إذا تم دعم عمودين مجازين بين الأعمدة ويحتاجان إلى تحمل قوة التفاعل الأفقي معًا ، فيجب إضافة قضيب الضغط بين الاثنين. يمكن تصنيع قضيب الضغط من مكونات الصلب. إذا كانت قاعدة العمود أعلى من الأرض ، فيمكن إضافة شعاع خرساني معزز تحت الأرض.
