ما هي مواد هيكل الصلب؟

عندما تشير إلى مواد هيكل الصلب، عندما تدرس عرضًا للصلب بغض النظر عن تطبيقه على ورشة الإنتاج الصناعي ، والتخزين ، وبناء المباني التجارية ، ومبنى المنزل المعياري ، حتى بناء الفولاذ الزراعي ، سترى بعض التعريفات المختلفة.

ما هم؟ وكيف تبدو؟

دعونا نراجعهم معًا اليوم.

• عمود الصلب

• شعاع الصلب

• الشدادة رافدة خشبية

• لوحات الصلب مغلفة بالألوان

• لوحة ساندويتش الصلب

• مرساة الترباس

• بورلين

• سطح الأرض

• تستعد

• الترباس عالي القوة

• وميض وتقليم

• الدعم الجانبي والعمودي




  عمود الصلب

الأعمدة الفولاذية ، فهي الأعضاء المستقيمين في مباني هيكل الصلب ، والتي تحمل الإجهاد الانضغاطي وكذلك لحظة الانحناء ، ودعم الشعاع ، والجماع ، والأرضية التزيين. يتم استخدام الفولاذ المقطع ، عمود نوع الصندوق ، منشور أنبوب دائري ، عمود شعرية وعمود متقاطع بشكل متكرر في تصميمات المباني المختلفة.

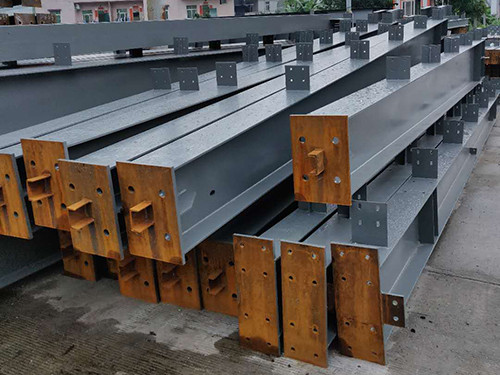

H القسم الصلب:

تم تسميته لأن المقطع العرضي يشبه الحرف الإنجليزي "H ". لديها خاصية ميكانيكية جيدة وأداء التكلفة. عندما يتم تطبيقه على أن تكون أعمدة فولاذية ، يجب إضافتها إلى ألواح قدم العمود ، والألواح المصبوبة ، وألواح اتصال Purlin ، وشعاع الرافعة ، إلخ.

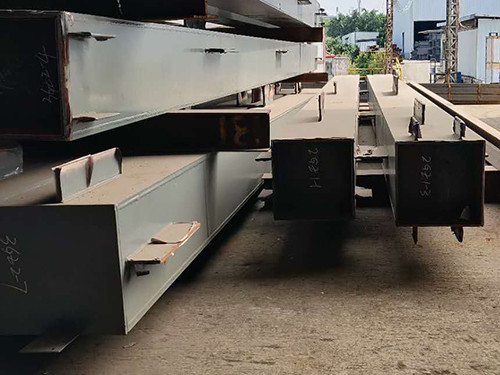

عمود نوع المربع:

تم تسميته لأنه يبدو وكأنه صندوق فولاذي ، ويحتوي على خاصية ديناميكية جيدة وقيمة تشويه تقلص صغيرة ، والتي تستخدم على نطاق واسع في المباني الشاهقة وجسور المنصات الكبيرة.

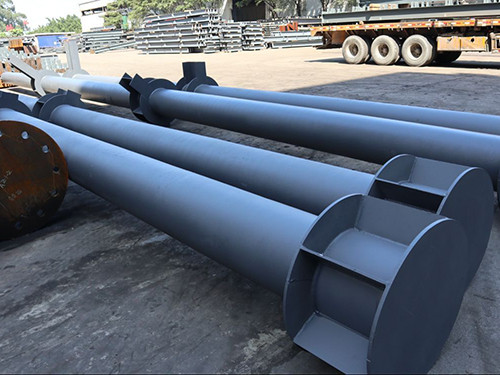

وظيفة أنابيب مستديرة:

المقطع العرضي مستدير ، وله تحمل الإجهاد الجيد ومقاومة عزم الدوران.

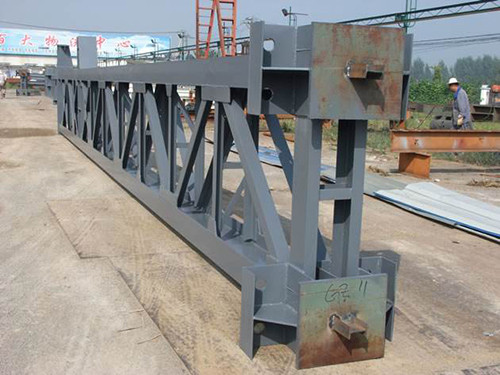

عمود شعرية:

عمود شعرية هو نوع من مكونات الانحناء ، ويتألف من أجزاء الأطراف ودعامة شعرية. بالمقارنة مع عمود الويب الصلب ، يمكن أن يحفظ عمود Lattice الكثير من المواد ، لكن عمود Lattice يحتاج إلى مزيد من العمال. يتم استخدامه بشكل متكرر كعمود إطار وعمود قائم بذاته في ورشة العمل.

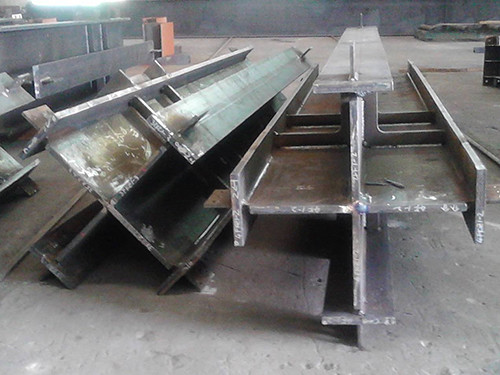

عمود متقاطع:

تم تسميته لأن المقطع العرضي يشبه الحرف الصيني "十 ". لديها قدرة على التحمل بشكل جيد ، وقدرة التمدد والقدرة المقاومة للزلازل ، ولكن مقاومة عزم الدوران ضعيفة.

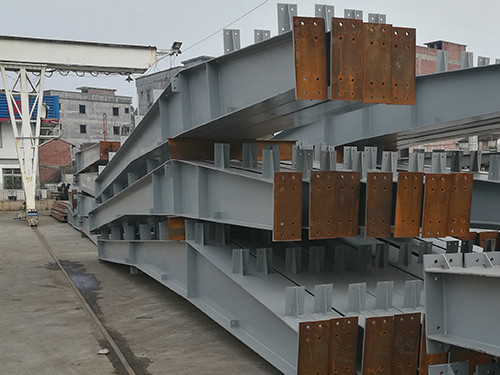

شعاع الصلب

عوارض الصلب ، فهي تحمل الوزن الكامل للمكونات في البنية الفوقية ووزن السقف بالكامل ، فهي المكونات المهمة في مباني بنية الصلب.

هناك نوعان رئيسيان: أحدهما هو شعاع فولاذي من المقطع الساخن (يسمى أيضًا "i beam ") ، والآخر هو شعاع فولاذي من قسم H (يسمى أيضًا "build " أو "المقطع العرضي المتغير " الحزم)

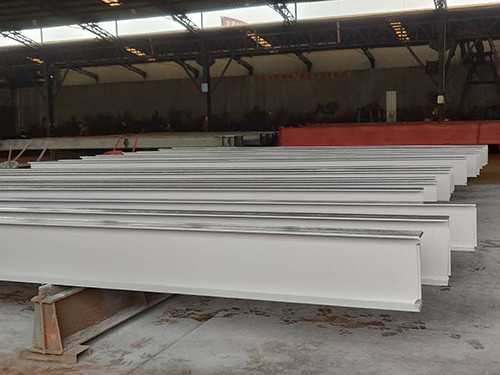

القسم الساخن الفولاذ (يسمى أيضًا "I Beam "):

الفولاذ البليت يتدحرج ، ويقطع بعد تسخينه ، ثم الاستقامة في قسم الصلب.

يتم إصلاح المواصفات والأطوال ، بحيث يكون التطبيق محدودًا.

شعاع فولاذي مقطع من قسم H (يسمى أيضًا "Build-up " أو "المقطع العرضي المتغير " شعاع)

اعتماد المقاطع العرضية الكبيرة حيث تكون لحظة الانحناء كبيرة وفقًا لتحليل القوة ، أثناء استخدام المقاطع العرضية الصغيرة حيث تكون لحظة الانحناء صغيرة. سوف ينقذ المواد ويقلل من وزن الشعاع تحت هذا الطريق. إنه يضمن السلامة مع مراعاة التكلفة الاقتصادية.

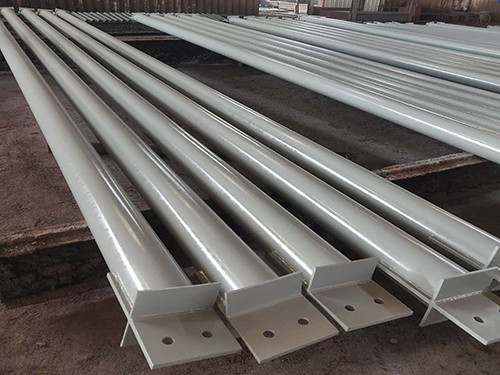

الشدادة رافدة خشبية

التعادل شعاع ، وتسمى أيضا شريط التعادل. يلعب دورًا لزيادة الصلابة الكلية في مباني بنية الصلب. يضبط بين الأعمدة التي تربط الإطار الصلب المفرد ، مما يزيد من الصلابة الجانبية وتقليل درجة التسوية غير المتكافئة.

شريط التعادل هو نوع من أشكال الاتصال بين أعضاء الإجهاد الهيكلي ، فهو غير متورط في الحساب الهيكلي. وهي مصنوعة من الصلب المستدير مع لوحات التوصيل على كلا الطرفين.

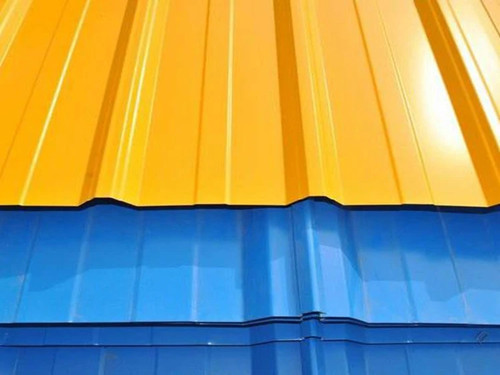

لوحات الصلب مغلفة بالألوان

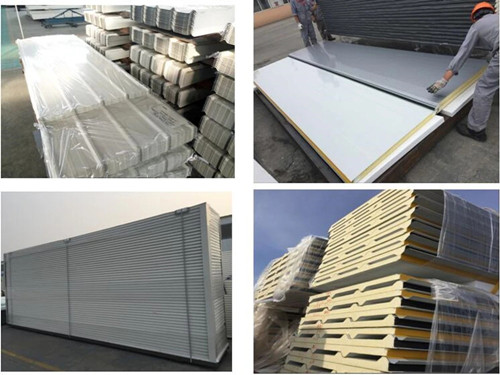

لوحة الصلب الملونة عبارة عن لوحة فولاذية مغلفة بالألوان بعد لف لفائف المتداول البارد. يتم استخدامه للسقف والجدار. عند استخدامه على السطح ، تكون ذروتها المموجة عالية بحيث تكون مفيدة لتحسين الصرف والقوة. عندما يضع على الحائط ، تكون الذروة المموجة أقل مع مظهر جيد المظهر.

نطاق السماكة يتراوح من 0.35 ملم إلى 0.7 ملم. خيارات الألوان هي السماء الأزرق ، الأبيض ، الأحمر ، الرمادي الداكن ، الرمادي الشظية ، الأخضر أو ​​ألوان أخرى من RAL.

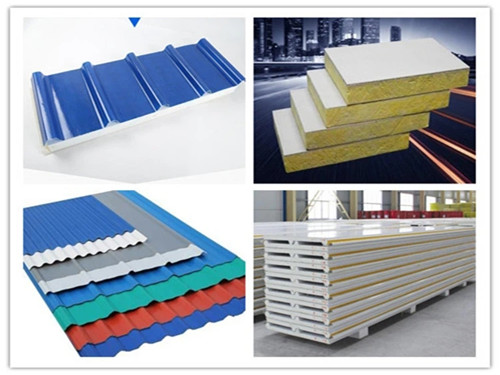

لوحة ساندويتش الصلب

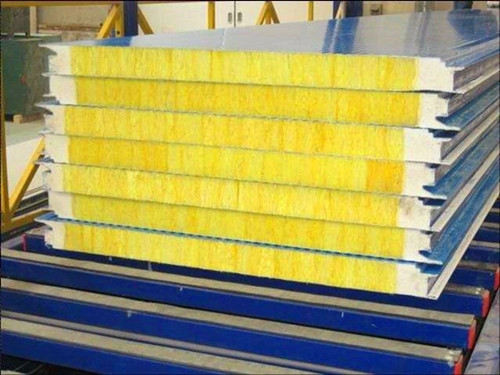

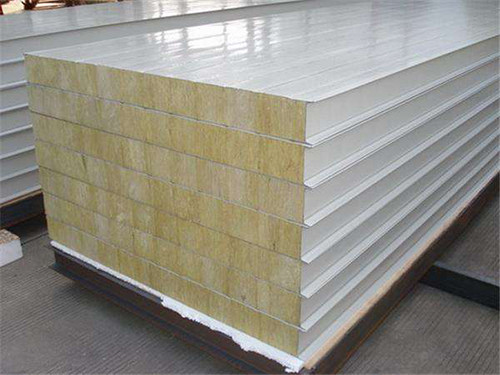

لوحة ساندويتش ، شخص ما يسميها كوحة مركبة ، لأنها تتكون من طبقتين من الصلب والمواد الأساسية مثل البولي يوريثان ، الصخور ، polyisocyanurate ، Glasswool ، EPS. إنه نوع من مواد الكسوة الجيدة.

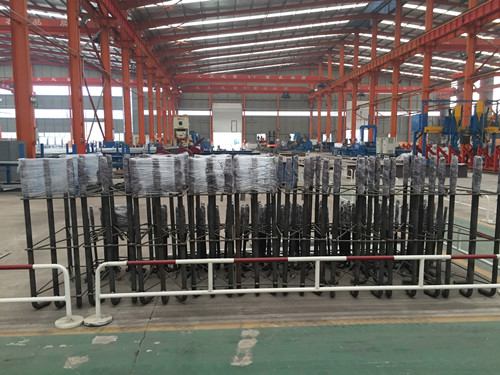

مرساة الترباس

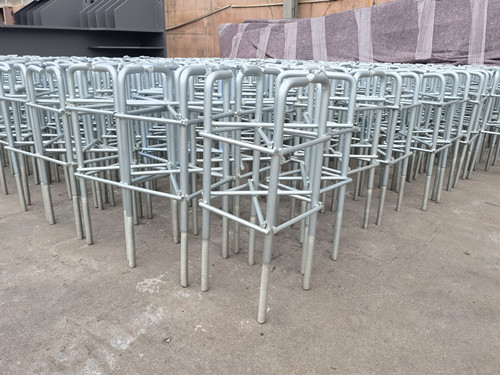

مرساة الترباس (الترباس الأساس) ، يتم تضمينه مسبقًا في الأساس الخرساني لإصلاح المبنى والمعدات.

يتم تصنيع الترباس المرساة بواسطة الصلب المستدير مع درجة Q235 ، ويتم تحديد عمقه المدمج وقطره من خلال متطلبات التصميم. هناك خطاف منحني في الأسفل ، وكلها مصممة للحفاظ على الاحتكاك بين البراغي والأساس والحفاظ على شركة البناء.

بورلين

يتم تطبيق بورلين على اتصال شعاع السقف وأعمدة الجدار كدعم للألواح السقف والجدار. هناك نوعان: C و Z مع خصائص بنية معقولة وقوة واضحة وسهولة البناء وأقل الصلب.

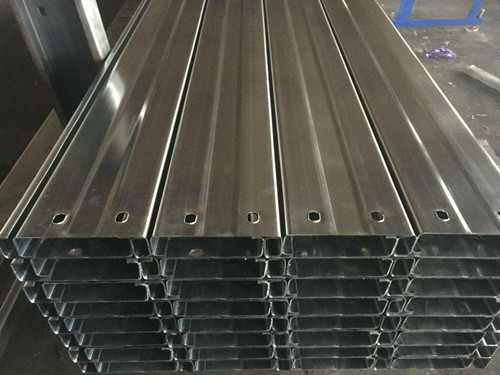

C قسم الصلب: تم تسميته لأن المقطع العرضي يشبه الحرف الإنجليزي C ويشكله ورقة فولاذية مجلفنة من خلال ضغط لفة الانحناء البارد. يمكننا حفر الثقوب ، والقيام بالكهرباء والغطس الساخن على السطح.

نطاق ارتفاع القسم هو 75-250 مم ، نطاق السمك هو 1.5-3.0 مم.

Z قسم الصلب: تم تسميته لأن مقطعها العرضي يشبه الحرف الإنجليزي Z ويشكله أيضًا ورقة فولاذية مجلفنة من خلال ضغط لفة الانحناء البارد.

تم تصميم ملف تعريف الصلب Z القسم خصيصًا لخصائص قوة السقف. عندما يكون منحدر السقف كبيرًا ، تكون قوة الصلب من قسم Z أفضل من ملف تعريف القسم C. بينما لا يوجد فرق كبير على الحائط. تم تحسين قسم الصلب Z للوراء المستمر دون فجوة.

نطاق ارتفاع القسم يتراوح بين 100 و 300 مم ، ويبلغ نطاق السماكة 1.5-3.0 مم

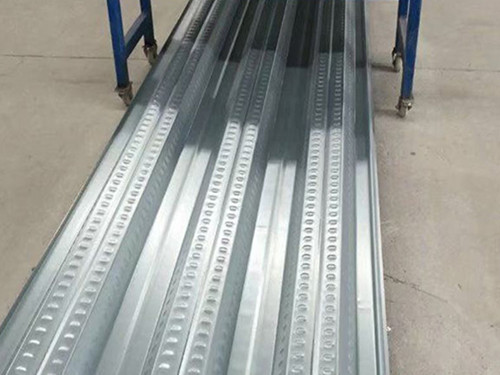

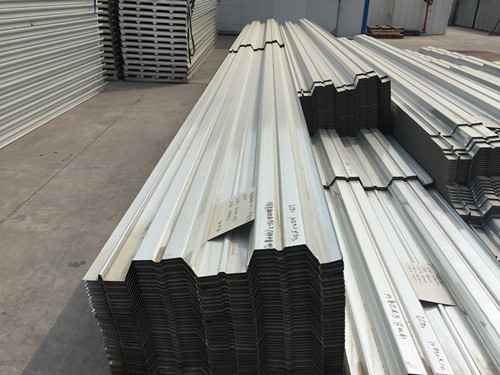

سطح الأرض

يتكون سطح الأرض من صفيحة فولاذية مجلفنة من خلال صب الانحناء البارد ، ويمكن أن يزيد من أداء الترابط للوحة الخرسانية والصلب ، وتحسين صلابة سطح الأرض.

يمكن استخدام صلابة كبيرة في قسم ، وسعة تحمل قوية ، وسطح الأرضية كقاطعة دائمة وشريط فولاذي أرضي بسبب انخفاض تكلفته ، وبناء سريع وعمر طويل. إنه تطبيق شائع جدًا في المباني التجارية ، هيكل أرضية الميزانين السكني والصناعي.

1. بناء بسيط وسريع ، يمكن تصنيعه في عدة مرات دون تفكيك العفن ، وبالتالي تحسين سرعة البناء وتقصير دورة الاستثمار.

2. قدرة تحمل زلزالي قوية ، يمكن أن تتحكم في الشقوق بفعالية.

3. حماية بنية الخرسانة وتقليل الضرر الناجم عن الأكسدة ، وآفات الحشرات ودرجة الحرارة العالية.

تستعد

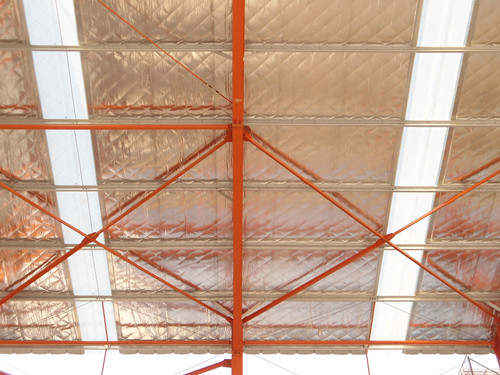

هناك نوعان من الحواس: تستعد مستقيم وقياس قطري. إنها نقطة الدعم خارج الطائرة من purlins ، وبالتالي فإن قوة الشد للاستعداد هي الحمل الجانبي للمورلين.

تم تصنيع الصلب الدائري مع درجة Q235 ، وهو يلعب دورًا في توصيل جميع رواق السقف إلى كلي. عندما نقوم بإدخال الأنبوب المستدير إلى تسوية قطري ، فهو أنبوب الأكمام ، ويمكن أن يلعب دور الدعم.

الترباس عالية القوة

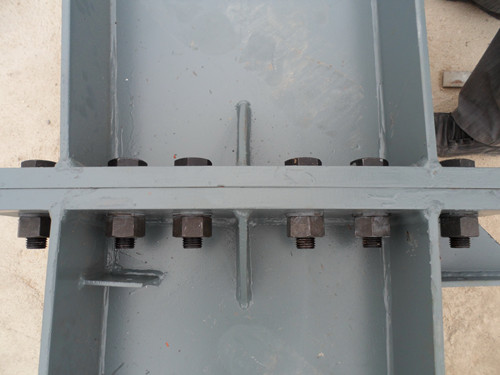

الترباس عالي القوة ، إنه نوع من السحابة المستخدمة عادة في هياكل الصلب. مقارنة مع الترباس العادي ، لا يختلف كثيرًا عن المظهر والبنية ، ولكن يتم تحقيق اتصال الترباس العادي عن طريق الضغط والتربث ، ويطبق الترباس عالي القوة قوة ما قبل الانفق كبيرة على الترباس ويسبب ضغط الضغط بين سطح اتصال الاتصال ، لذلك هناك احتكاك كبير عمودي على اتجاه الترباس ، والاعتماد على قوة الاحتكاك هذه لنقل قوة القص الاتصال.

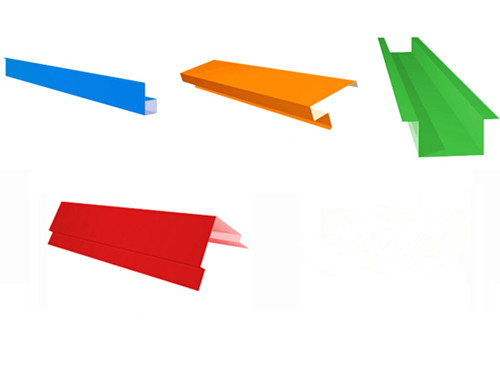

وميض وتقليم

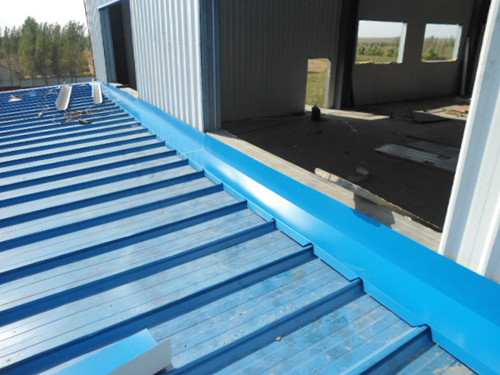

صفيحة تقليم/وميض/ثني ، وهي مصنوعة من ورقة فولاذية مغلفة بالألوان مع أنواع مختلفة من الأشكال للماء والجمال ، مثل وميض الجدار ، تقليم النافذة ، تقليم الباب ، تقليم الطرف ، إلخ ، إلخ.

تستعد جانبي

الدعم الجانبي لهيكل الصلب هو العضو الذي يحد من الإزاحة الأفقية لحزمة الصلب. وهي مصنوعة من الفولاذ المستدير مع الترباس تيرنبوكلي على كلا الطرفين. باستثناء الوزن الميت ، لا يوجد حمولة من الاتجاه العمودي ، أو أن الحمل من الاتجاه العمودي صغير جدًا.

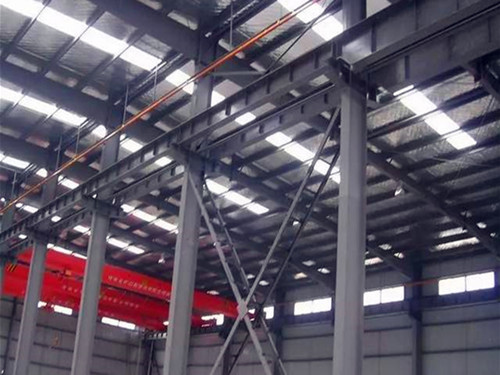

الدعم بين الأعمدة

دعم العمود هو نوع من قضيب الاتصال الذي تم تعيينه بين الأعمدة لضمان الاستقرار العام للبنية الصلب ، وتحسين الصلابة الجانبية ونقل القوة الأفقية في الاتجاه الطولي. وهي مصنوعة من الصلب المستدير ، والأنابيب المستديرة ، والزاوية الصلب ، وحتى الفولاذ في القسم.
