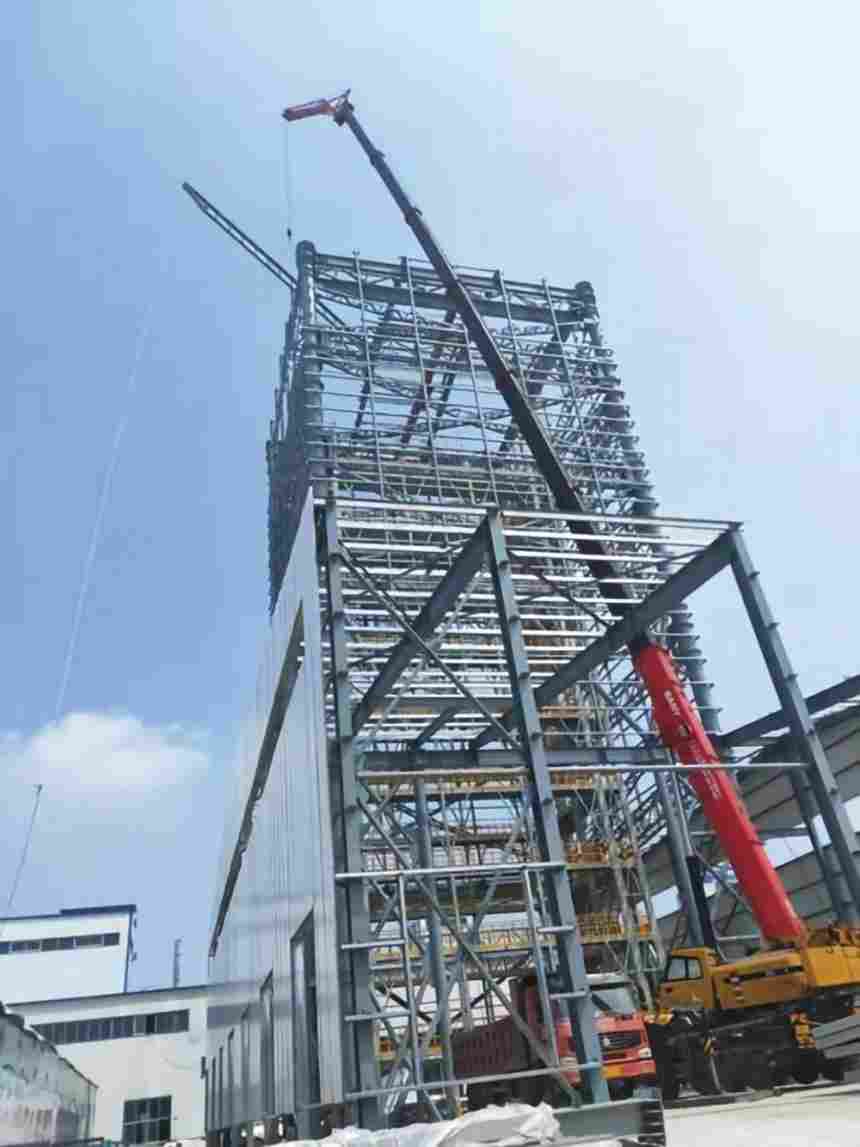

يؤدي دمج فتحات الأرضية في منشأة متعددة الطوابق إلى خلق توتر هيكلي فوري. تتطلب المتطلبات التشغيلية مساحة للسلالم، وإسقاط المعدات، وأعمدة التدفئة والتهوية وتكييف الهواء، ومصاعد الشحن. تعتمد السلامة الهيكلية للمبنى على أنظمة الأرضيات المستمرة لإدارة الأحمال الثقيلة والحفاظ على الاستقرار. إن تحقيق التوازن بين هذه الاحتياجات المتنافسة يتطلب الدقة والفهم العميق للميكانيكا الإنشائية.
يمثل اختراق الأرضيات غير المخطط له مشكلة تشغيلية خطيرة. يؤدي قطع سطح الأرضية دون إشراف هندسي إلى تعطيل مسارات التحميل المحددة وإضعاف عمل الحجاب الحاجز للبلاطة. وهذا يفرض التزامات خطيرة تتعلق بالسلامة أثناء مرحلتي التشييد والتحديث. يؤدي نظام الأرضية المخترق إلى حدوث أعطال موضعية، وانحراف مفرط، وتأخيرات تشغيلية كبيرة.
يجب على مديري المرافق والمقاولين اعتماد إطار منهجي. يعد تقييم التعديلات الهيكلية واختيار تقنيات التأطير المناسبة والحفاظ على الامتثال الصارم للسلامة خطوات إلزامية. ويضمن تنسيق المتطلبات المعمارية مع تفاصيل الفولاذ الأولية في وقت مبكر بقاء المنشأة آمنة وتعمل بكامل طاقتها.
الاستمرارية الهيكلية: يجب تصميم فتحات الأرضية لإعادة توزيع الأحمال دون تجاوز حدود الانحراف، مما يتطلب غالبًا تقليم عوارض فولاذية إضافية أو زوايا حافة أو دعم مؤقت.
الأنظمة القديمة مقابل الأنظمة الحديثة: قد تستخدم المباني الصناعية القائمة أسطحًا معدنية مركبة أو أنظمة أقواس بناء مقطعية قديمة مع قضبان ربط؛ كلاهما يتطلب أساليب تعزيز متميزة.
اعتبارات الحمل الديناميكي: تتطلب المنشآت التي تشغل الآلات الثقيلة أو الرافعات العلوية تقييمًا متخصصًا لمنع انتقال التعب والاهتزاز حول أغشية الأرضية المعرضة للخطر.
تفويضات السلامة الصارمة: الامتثال لمعايير الحماية من السقوط (على سبيل المثال، OSHA وCal/OSHA العنوان 8 القسم 1635) باستخدام حواجز الحماية القياسية أو الأغطية المادية أو أنظمة المخروط والقضبان المتوافقة (CBB) غير قابلة للتفاوض.
التنسيق المبكر: يؤدي دمج متطلبات الفتح المعماري مع تفاصيل الفولاذ الهيكلي الأساسية إلى منع عمليات التعديل التحديثي المكلفة وتوقف التشغيل.
إن تحديد افتتاح ناجح للأرضية هو الخطوة الأولى في أي مشروع تعديل. النجاح يعني الحفاظ على السلامة الهيكلية الأصلية للمؤسسة الهيكل الصلب الصناعيوتحقيق صفر حوادث تتعلق بالسلامة أثناء البناء، وضمان عدم التدخل في سير العمل التشغيلي المستمر. وأي اختراق يفشل في هذه المعايير يمثل فشلاً في التنسيق الهيكلي.
الاهتمام الرئيسي عند إنشاء الفتحات هو تعطيل عمل الحجاب الحاجز. تعمل الأرضيات الخرسانية على الأسطح المعدنية بمثابة حاجز أفقي ضخم. يقوم هذا الحجاب الحاجز بنقل الأحمال الجانبية، مثل قوى الرياح أو الزلازل، إلى نظام مقاومة القوة الجانبية. يؤدي إدخال فتحات كبيرة في هذا السطح المستمر إلى قطع مسارات التحميل هذه. تتحمل أقسام الأرضية المتبقية ضغطًا متزايدًا، مما يتطلب تحليلًا للتأكد من عدم فشلها تحت الضغط الجانبي.
تمثل الانحرافات المتراكمة خطرًا آخر، خاصة في مناطق الإطارات الخالية من الأعمدة. يؤدي إنشاء فتحات كبيرة لمصاعد الشحن أو إسقاط المعدات الثقيلة في مناطق واسعة النطاق إلى تغيير سلوك الأرضية تحت أحمال الجاذبية. وبدون حسابات دقيقة للانحراف والتعزيز الكافي، فإن الأرضية المحيطة بالفتحة تتدلى. يؤدي هذا الانحراف المتراكم إلى إتلاف التشطيبات المعمارية، واختلال محاذاة قضبان توجيه المصعد، وإنشاء أسطح غير مستوية تعيق التعامل مع المواد.
إن تقييم حجم الاختراق هو الذي يملي الرد. إن الاختراقات الصغيرة لأنابيب السباكة أو القنوات الكهربائية لها تأثير ضئيل على الشبكة الهيكلية الشاملة. يتم استيعابهم مع التعزيزات المحلية. تتطلب الفتحات الهيكلية الرئيسية للسلالم أو فتحات المعدات إعادة تصميم شاملة للإطار المحيط. يجب عليك مقارنة أبعاد الفتحة المقترحة مع الشبكة الهيكلية الموجودة لتحديد مستوى التدخل.
| نوع الفتح | الحجم النموذجي | التأثير الهيكلي | التعزيز المطلوب |
|---|---|---|---|
| اختراق الأنابيب | أقل من 12 بوصة | الحد الأدنى من اضطراب الحجاب الحاجز | ترقيع سطح السفينة الموضعي أو زوايا الحافة الصغيرة |
| رمح التدفئة والتهوية وتكييف الهواء | 12 إلى 48 بوصة | تغيير مسار التحميل المعتدل | تقليم شعاع الصلب والزوايا المحيطة |
| مصعد الشحن | أكثر من 48 بوصة | انفصال شديد في الحجاب الحاجز | عوارض رأسية كاملة، واتصالات لحظية، ودعم |
قبل بدء القطع، يعد إجراء مراجعة شاملة للشبكة الهيكلية الحالية أو المخطط لها أمرًا إلزاميًا. يمكنك رسم خريطة للأطر بدقة، مع التركيز على اتجاه وحجم وتباعد العوارض الأولية والروافد الثانوية. إن فهم كيفية تفاعل هذه العناصر يسمح للمهندسين بتحديد المكان الذي يمكن وضع الفتحات فيه بأقل قدر من التعطيل لمسارات التحميل الموجودة داخل بناء مصنع الصلب.
يؤثر تصنيف بناء سطح الأرضية بشكل كبير على استراتيجية التعزيز. تستخدم الأنظمة الحديثة التكوينات القياسية للخرسانة على الأسطح المعدنية. من السهل تحليلها وتعزيزها باستخدام الأشكال الفولاذية القياسية. تتطلب الأنظمة القديمة نهجا حذرا. تتميز التكوينات التاريخية بأقواس حجرية مقطعية تمتد بين عوارض فولاذية متجاورة. تعتمد هذه الأنظمة بشكل كامل على عمل القوس وقضبان الربط الداخلية لمقاومة التوتر. يؤدي القطع في قوس البناء دون تثبيت متخصص وروابط مؤقتة إلى انهيار فوري لقسم الأرضية.
عند تقييم أ مصنع الصلب قسم H، فإن خصائص الحمل المحددة للأعمدة والحزم تملي خيارات الإطارات. يحدد اتجاه الشبكات والفلنجات ذات القسم H المكان الذي يمكن إجراء الاتصالات فيه بأمان. يقوم المهندسون بتحليل كيفية ربط أعضاء الإطارات الجديدة بالأقسام H الموجودة، مما يضمن أن الوصلات تتعامل مع قوى القص واللحظة المنقولة دون الضغط الزائد على الفولاذ الأصلي.
قم بإجراء مسح مادي لموقع الافتتاح المقترح للتحقق من الظروف المبنية مقابل الرسومات الموجودة.
تحديد المقياس الدقيق والملف الشخصي للسطح المعدني الموجود.
حدد موقع جميع الحزم الأولية والروافد الثانوية والوصلات الموجودة ضمن دائرة نصف قطرها 20 قدمًا من القطع المقترح.
إجراء اختبارات غير إتلافية لتحديد موقع القنوات المدمجة أو كابلات الشد اللاحق داخل البلاطة الخرسانية.
حساب السعة المطلوبة للكمرات الرأسية الجديدة بناءً على الأحمال الميتة والحية المعاد توزيعها.
إعادة حساب الأحمال متطلب هندسي غير قابل للتفاوض. أنت تأخذ في الاعتبار الأحمال الميتة الموضعية التي قدمتها الإطارات الفولاذية الجديدة وزوايا الحواف والقيود الخرسانية. يمكنك إعادة حساب الأحمال الحية بناءً على حركة المشاة أو المعدات المتوقعة حول محيط الفتحة الجديدة. تضمن هذه الأحمال المعاد حسابها أن الحزم السليمة المجاورة لديها القدرة على دعم نظام الأرضية المعدل.
يتطلب تأطير الفتحة بشكل آمن تدخلات هيكلية محددة. الهدف الأساسي هو إعادة توجيه الأحمال التي كان من الممكن أن يحملها قسم الأرضية الذي تمت إزالته إلى الأعضاء الهيكلية المجاورة السليمة. يتم تحقيق ذلك من خلال مجموعة من الإطارات الإضافية ودعم الحافة وتصميم الاتصال الدقيق.
يتضمن التطبيق الفني الأكثر شيوعًا إضافة عوارض فولاذية للفتحات الرأسية واستخدام الزوايا الهيكلية الفولاذية حول الحواف. تعمل حواف العارضة الفولاذية كرأس، وتمتد بين الروافد أو الحزم الموجودة لتأطير الفراغ الجديد. يتم لحام الزوايا الهيكلية الفولاذية أو تثبيتها بمسامير حول محيط السطح المقطوع. تدعم هذه الزوايا الحواف المقطوعة للسطح المعدني وتنقل الأحمال الرأسية مباشرة إلى عوارض الرأس الجديدة والإطار السليم المجاور.
مطلوب دعم مؤقت أثناء عملية القطع والتأطير للفتحات الكبيرة. تحدد مصفوفة القرار الصارمة متى يكون الدعم ضروريًا لمنع الانهيار الموضعي أو التشوه الدائم للسطح قبل تركيب الفولاذ الجديد بالكامل. في مناطق التأطير الخالية من الأعمدة، تتطلب الانحرافات المتراكمة حول الفتحات الكبيرة إجراء حسابات شاملة لأحمال الشاطئ. تدعم المساندة الوزن الساكن للأرضية والأحمال الحية للبناء حتى تكتمل الوصلات الهيكلية الجديدة وتتحمل الأحمال بالكامل.
تعزيز أ ورشة الصلب مع رافعة تتطلب العمليات تقييمًا متخصصًا. تقدم الرافعات الجسرية العلوية أحمالًا ديناميكية فريدة واهتزازات كبيرة في إطار المبنى. تؤدي الفتحات الأرضية في هذه البيئات إلى تعطيل قدرة الحجاب الحاجز على إخماد هذه القوى. يتطلب التأطير حول الفتحة وصلات لحظية محسنة وتفاصيل مقاومة للتعب. وهذا يمنع انتشار الشقوق الناجمة عن الاهتزاز بالقرب من الزوايا المفتوحة ويضمن استقرار نظام الأرضية على المدى الطويل تحت الضغط الديناميكي.
المشهد التنظيمي الذي يحكم فتحات الأرضيات صارم. تفرض إدارة السلامة والصحة المهنية الفيدرالية والسلطات الإقليمية، مثل الفصل 8 من قانون إدارة السلامة والصحة المهنية (Cal/OSHA) القسم 1635، بروتوكولات حماية صارمة للأرضيات المفتوحة الجوانب وفتحات الأرضيات والفتحات أثناء مرحلة تركيب الفولاذ. يؤدي عدم الالتزام بهذه المعايير إلى فرض عقوبات شديدة ويعرض العمال لخطر السقوط المميت.
أنظمة الحماية المادية هي الدفاع الأساسي ضد مخاطر السقوط. يجب تنفيذ أنظمة الدرابزين القياسية لأي فتحة أرضية يبلغ ارتفاعها 4 أقدام أو أكثر فوق المستويات السفلية المجاورة. يتكون نظام الدرابزين المتوافق من حاجز علوي، وحاجز وسطي، ولوح أمامي لمنع سقوط الأدوات والمواد على العمال الموجودين بالأسفل. يجب أن تتحمل هذه القضبان متطلبات القوة الجانبية المحددة دون فشل.
يمكن استخدام أنظمة المخروط والقضبان (CBB) بشرط أن تلبي معايير الامتثال الصارمة. تنص اللوائح على أن المخاريط يجب أن تكون مرتبطة ببعضها البعض بقوة باستخدام قضبان صلبة. يجب الحفاظ على هذه الأنظمة على مسافات قصوى ودنيا منظمة حول فتحة الأرضية للتأكد من أنها توفر حاجزًا بصريًا وماديًا فعالاً. عندما يتم ترك الفتحات دون مراقبة من قبل موظفي تركيب الفولاذ، تصبح الأغطية المادية إلزامية. يجب أن تكون هذه الأغطية آمنة، ومصممة لحمل ما لا يقل عن ضعف وزن الموظفين والمعدات والمواد التي قد يتم فرضها عليها، ومميزة بوضوح بكلمة "HOLE" أو "COVER".
تعتبر مخاطر التنفيذ المرتبطة بفتحات الأرضيات كبيرة. تمثل الفتحات غير المراقبة والتي تخضع لحراسة غير مناسبة مخاطر مسؤولية كبيرة. يجب تطبيق بروتوكولات التشغيل بشكل صارم عندما يعمل أفراد تركيب الفولاذ بنشاط في المنطقة. يتضمن ذلك إجراءات الربط الإلزامية، ومناطق الوصول المحظورة، ومراقبة السلامة المستمرة لضمان عدم تعرض أي عامل لحافة غير محمية في أي وقت.
ينطوي تنسيق فتحات الأرضيات على مخاطر تنفيذ كبيرة، تتعلق في المقام الأول بتسلسل العمل. يتمثل الخطر الرئيسي في القطع المرحلي مقابل تسلسل التعزيز الهيكلي. إذا قام المقاول بقطع سطح الأرضية أو قطع قضبان الربط التاريخية قبل أن يتم لحام الإطار الفولاذي الإضافي بالكامل وتثبيته وفحصه، فسوف تنهار الأرضية. تتعرض السلامة الهيكلية للخطر في اللحظة التي يتم فيها اختراق السطح المستمر.
وللتخفيف من هذه المخاطر، يقوم مديرو المشاريع بوضع تسلسل صارم للعمليات. يفرض هذا التسلسل أن جميع التعزيزات وتركيب الرأس والتدعيم المؤقت تسبق أي هدم أو قطع هيكلي. يجب أن يتم إنشاء مسارات التحميل الجديدة بالكامل والتحقق منها بواسطة مهندس قبل إزالة مسارات التحميل القديمة. وهذا يضمن الاستقرار المستمر طوال عملية التعديل.
تعد إدارة المفاضلات بين التكاليف الأولية ووقت التوقف التشغيلي عاملاً آخر. هناك مقايضة مفاهيمية بين الاستثمار في تنسيق BIM ثلاثي الأبعاد أثناء مرحلة التصميم مقابل التعامل مع العواقب لاحقًا. يسمح استخدام BIM للمهندسين باكتشاف الفتحات المعمارية ضد الشبكة الهيكلية قبل تصنيع أي فولاذ. في حين أن هذا يتطلب استثمارًا مقدمًا، فإنه يمنع التكاليف الهائلة ووقت التوقف الهائل للمنشأة المرتبط بتعديل الفتحات في بلاطة حالية مصبوبة بالكامل داخل ورشة الهياكل الفولاذية.
بدء تدقيق هيكلي شامل للمنشأة لرسم خريطة لمسارات التحميل الحالية وأنواع الأسطح.
قم بتنفيذ مراجعة ثلاثية الأبعاد للكشف عن الصدام باستخدام برنامج BIM قبل الموافقة على أي اختراقات للأرضيات المعمارية.
قم بإشراك مهندس إنشائي مرخص لحساب الإطارات التكميلية المطلوبة وتصميم الوصلات المقاومة للتعب.
إنشاء وتنفيذ تسلسل صارم من العمليات حيث تسبق جميع عمليات الدعم والتعزيز أي عملية قطع للسطح.
ج: التدعيم المؤقت مطلوب عند إنشاء فتحات كبيرة، مثل المصاعد، خاصة في مناطق الإطارات الخالية من الأعمدة. إنه يمنع الانحرافات المتراكمة والانهيار الموضعي أثناء قطع السطح وقبل تثبيت الإطار الفولاذي الإضافي الجديد بالكامل ويكون قادرًا على حمل الأحمال المعاد توزيعها.
ج: تؤدي الفتحات الأرضية إلى قطع السطح الخرساني المستمر على المعدن، مما يعطل قدرة الحجاب الحاجز الأفقي على نقل الأحمال الجانبية إلى نظام مقاومة القوة الجانبية. يتطلب هذا التعطيل تعزيز الحواف، مثل الزوايا الفولاذية أو دعامات السحب، لاستعادة استمرارية مسار التحميل.
ج: يتطلب القسم 1635 من Cal/OSHA، العنوان 8، حماية فتحات الأرضيات بواسطة حواجز حماية قياسية، أو نظام متوافق مع المخروط والقضبان (CBB) مع مخاريط متصلة بقوة على مسافات محددة، أو أغطية مادية آمنة ومصنفة للحمل عندما لا يكون هناك رقابة من قبل موظفي النصب.
ج: لا يمكنك قطع الروافد الفولاذية الموجودة دون الحصول على موافقة هندسية مطلقة. يؤدي قطع الروافد إلى تدمير قدرتها على التحمل. يجب عليك أولاً تثبيت عوارض رأسية مصممة هندسيًا لإعادة توزيع الأحمال على الروافد أو الحزم السليمة المجاورة قبل حدوث أي قطع.
ج: يتكون تقليم العوارض الفولاذية من أعضاء فولاذية هيكلية تكميلية مثبتة لتأطير الفتحة الرأسية. إلى جانب الزوايا الفولاذية الملحومة حول الحواف المقطوعة، تدعم الزخرفة السطح المعدني المقطوع وتنقل الأحمال الرأسية الميتة والأحمال الحية إلى الإطار الأساسي المجاور.
ج: تقدم الرافعات العلوية أحمالًا واهتزازات ديناميكية تسبب إجهادًا في الهيكل الفولاذي. تعمل فتحات الأرضية على تعطيل قدرة الأرضية على تخفيف هذه الاهتزازات، مما يستلزم توصيلات لحظية شديدة التحمل وتفاصيل مقاومة للتعب لمنع انتشار التشققات في الزوايا المفتوحة.
ج: تعتمد أقواس البناء المقطعية القديمة على عمل القوس وقضبان الربط الداخلية لتحقيق الاستقرار. قبل القطع، تقوم بتأمين عمل القوس الهيكلي عن طريق تثبيت روابط مؤقتة وإطار فولاذي خارجي للحفاظ على مقاومة التوتر؛ وإلا فإن إزعاج البناء يؤدي إلى انهيار فوري.
