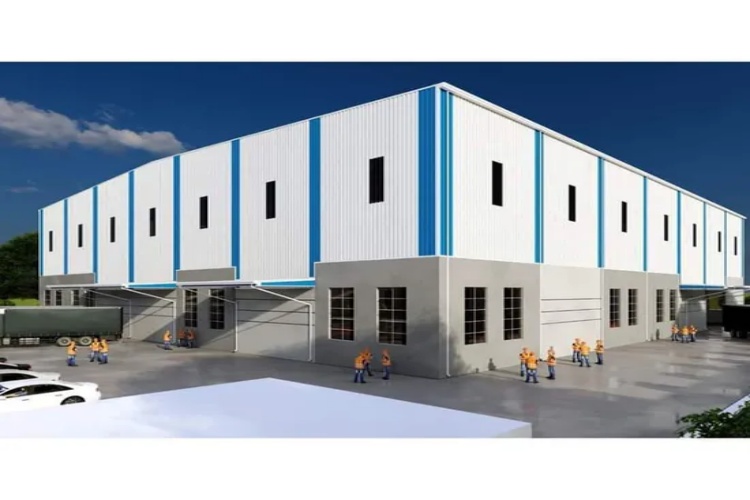

كيف يتم تنسيق طرق الخدمات في مبنى مصنع الصلب؟

إن التعامل مع المرافق الميكانيكية والكهربائية والسباكة والعمليات كفكرة لاحقة في البناء الصناعي يؤدي إلى مخاطر مالية وتشغيلية شديدة. عندما يتأخر توجيه المرافق حتى المراحل اللاحقة من المشروع، يواجه أصحاب المرافق التكاليف المرتفعة للتعديلات الهيكلية، وانتهاك سلامة المبنى، وتأخير جداول التشغيل بشكل كبير. تتطلب المنشآت الصناعية توجيه خطوط المرافق الثقيلة والديناميكية والخطرة - مثل البخار عالي الضغط، والهواء المضغوط، والطاقة ذات الجهد العالي، وخطوط الأنابيب الكيميائية. إن فرض هذه الأنظمة المعقدة من خلال إطار هيكلي صارم دون تنسيق مبكر يؤدي إلى إضعاف حدود التحميل وتعطيل كفاءة سير العمل.

يتطلب التنسيق الناجح للمرافق دمج التخطيط المكاني وإدارة الأحمال واكتشاف الصدام مباشرة في مرحلة الهندسة الإنشائية الأساسية قبل وقت طويل من بدء تصنيع الفولاذ. من خلال معالجة متطلبات المرافق جنبًا إلى جنب مع التصميم الهيكلي الأولي، تقوم الفرق الهندسية بتصميم مسارات التحميل المناسبة، وتعيين ممرات توجيه واضحة، والقضاء على التعارضات المكانية. ويضمن هذا النهج الاستباقي تشغيل المنشأة بأمان، واستيعابها للمعدات الثقيلة دون إجهاد هيكلي، والحفاظ على المرونة المطلوبة لتوسعات الإنتاج المستقبلية.

• التكامل المبكر لـ BIM غير قابل للتفاوض: إن استخدام النمذجة ثلاثية الأبعاد للكشف عن الصدام بين الفولاذ الهيكلي وممرات المرافق يمنع إجراء تعديلات مكلفة في الموقع.

• يجب أن تأخذ هوامش الحمل الهيكلية في الاعتبار إجهاد المرافق الديناميكي: تقدم حوامل الأنابيب والمرافق المعلقة أحمال تمدد ميتة وحية وحرارية يجب حسابها في تصميم الإطار الأساسي.

• تملي تصاريح الرافعات التوجيه العلوي: في المنشآت التي تستخدم مناولة المواد الثقيلة، يجب فصل مسارات المرافق بشكل صارم عن مظاريف تشغيل الرافعة لضمان السلامة والامتثال.

• تتطلب قابلية التوسع ممرات مرافق مخصصة: التصميم بسعة زائدة بنسبة 20-30% في رفوف الأنابيب والخنادق تحت الأرض يمنع الاختناقات التشغيلية في المستقبل.

دور تنسيق المرافق في مبنى مصنع الصلب

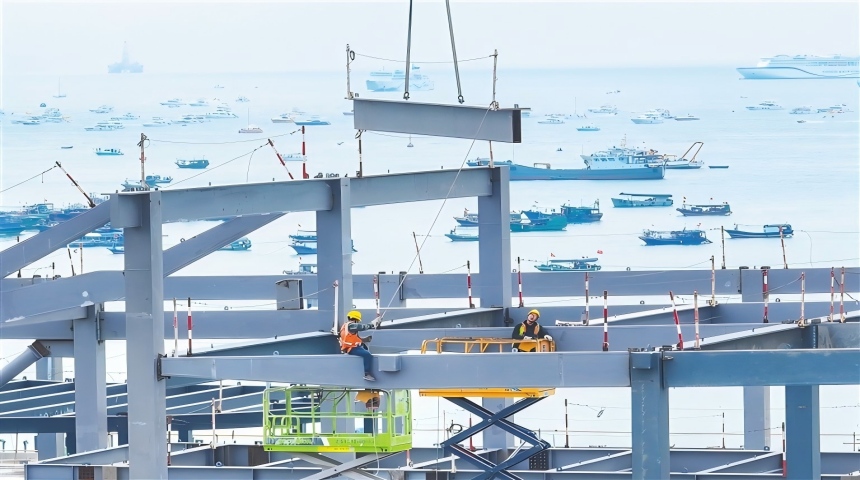

يبدأ التنسيق الفعال للمرافق قبل وقت طويل من تركيب أول عمود فولاذي. يشكل تقييم موقع ما قبل البناء والتصريح خط الأساس لجميع قرارات التوجيه اللاحقة. تقوم الفرق الهندسية بإجراء مسوحات أرضية شاملة باستخدام الرادار المخترق للأرض (GPR) وتقنيات الحفر لتحديد خطوط المرافق الموجودة تحت الأرض. إنهم يخططون لطرق وصول آمنة لمعدات البناء الثقيلة ويحصلون على تصاريح البلدية قبل بدء صب الأساسات. ويؤدي الفشل في رسم خريطة للبنية التحتية الموجودة تحت الأرض إلى تمزق أنابيب المياه أو انقطاع التغذية الكهربائية أثناء أعمال الحفر، مما يؤدي إلى وقف البناء بالكامل وتكبد تكاليف إصلاح هائلة.

إن تحديد النطاق الدقيق للمرافق الصناعية هو المرحلة التالية. حديث بناء مصنع الصلب يتطلب شبكة معقدة من الأنظمة لتعمل. يتضمن هذا عادةً توزيع الطاقة الكهربائية ثلاثي الطور بجهد 480 فولت، ومجاري التدفئة والتهوية وتكييف الهواء (HVAC) للخدمة الشاقة، وخطوط الهواء المضغوط التي تعمل عند 120 رطل لكل بوصة مربعة أو أعلى، وتغذية المياه المبردة، والبخار عالي الضغط، والصرف الصناعي، وأنظمة جمع الغبار، وأدوات التحكم الآلي ذات الجهد المنخفض. يحمل كل نظام من هذه الأنظمة خصائص فيزيائية مميزة، وخصائص وزن، ومتطلبات أمان تحدد المكان الذي يمكن توجيهها فيه بأمان داخل المنشأة.

نحن نحدد التنسيق الناجح من خلال معايير صارمة وقابلة للقياس. عند استيفاء هذه المعايير، تعمل المنشأة بسلاسة منذ اليوم الأول دون الحاجة إلى تعديلات ميدانية.

1. صفر أي تصادمات هيكلية أثناء تركيب الأعضاء الفولاذية الأولية والثانوية.

2. مسارات معالجة المواد المُحسّنة التي تظل دون عوائق بواسطة الأنابيب المنخفضة أو قطرات القناة.

3. نقاط صيانة يسهل الوصول إليها لمهندسي المنشأة، مما يلغي الحاجة إلى الدخول إلى الأماكن الضيقة حيثما أمكن ذلك.

4. الالتزام التام بقوانين السلامة المحلية والدولية فيما يتعلق بفصل المواد الخطرة.

تكلفة المحاذاة غير الصحيحة باهظة. يجبر سوء التخطيط المقاولين في الموقع على إجراء تعديلات ميدانية غير مصرح بها، مثل قطع الثقوب في شبكات الحزم الحاملة الأولية لتمرير الأنابيب من خلالها. يؤدي هذا إلى تدمير السلامة الهيكلية للإطار الفولاذي وإبطال الضمانات الهندسية. تعمل قوائم المرافق المنسدلة الموضوعة بشكل سيئ على إعاقة مسارات الرافعات الشوكية، مما يؤدي إلى اختناقات دائمة في سير العمل وزيادة خطر اصطدام المركبات بالبنية التحتية الكهربائية أو الكيميائية الحية.

التصميم الهيكلي وإدارة الأحمال لدعم المرافق

يكمن أساس توجيه المرافق في التخطيط الهيكلي الأساسي. يحدد تحسين شبكة الأعمدة المسارات المتاحة لكل من رؤوس المرافق الرئيسية وخطوط الفروع الثانوية. يحدد تباعد الأعمدة الأساسية وترتيبها إلى أي مدى يجب أن تمتد أنابيب المرافق دون دعم. توفر شبكة الأعمدة الأوسع، مثل مسافة 50 قدمًا، مساحة أرضية أكثر انفتاحًا للتصنيع ولكنها تتطلب عوارض فولاذية أثقل وأعمق لدعم الامتداد المتزايد لرفوف أنابيب المرافق. يؤثر تخطيط الشبكة هذا بشكل مباشر على كفاءة سير العمل، ووضع المعدات، وسرعة معالجة المواد إلى جانب توجيه المرافق.

يتطلب دمج رفوف الأنابيب وهياكل الدعم هندسة طرق سريعة هيكلية أولية مخصصة للمرافق. تملي معايير الصناعة تسلسلًا هرميًا رأسيًا صارمًا داخل رفوف الأنابيب هذه. يتم تنظيم خطوط المرافق الأخف، مثل حوامل الكابلات الكهربائية وأنابيب الهواء المضغوط ذات القطر الصغير، في الطبقات العليا. يتم تأمين خطوط المعالجة الأثقل، والأنابيب المملوءة بالسوائل ذات القطر الكبير، والتغذية الكيميائية الخطرة في الطبقات السفلية. يعمل هذا التسلسل الهرمي على خفض مركز ثقل الحامل ويضمن عدم تسرب أي تسرب محتمل للسائل إلى القنوات الكهربائية. يعد فصل خطوط المعالجة عن خطوط المرافق القياسية أحد متطلبات السلامة الأساسية التي يفرضها قانون الكهرباء الوطني (NEC) والهيئات التنظيمية الأخرى.

حساب سعات التحميل في مصنع الصلب قسم H ينطوي على الرياضيات الهيكلية المعقدة. تتميز الأعمدة والكمرات ذات القسم H بكفاءة عالية في حمل الأحمال الرأسية، ولكن إدخال الأنابيب الثقيلة المملوءة بالسوائل يضيف أحمالًا ميتة كبيرة يجب أخذها في الاعتبار أثناء تفصيل الفولاذ الأولي. يجب أن تكون حواف وشبكات المقاطع H ذات حجم مناسب لمنع الانحراف تحت الوزن المستمر لهذه الأنظمة المعلقة. لا يمكن للمهندسين ببساطة تعليق آلاف الأرطال من الأنابيب الفولاذية المملوءة بالماء من جدول 40 من مدادات السقف القياسية؛ يجب نقل الأحمال إلى الإطارات الصلبة الأساسية.

وبعيدًا عن الأحمال الساكنة، يقوم المهندسون بحساب الأحمال الديناميكية. تقدم معدات التدفئة والتهوية وتكييف الهواء (HVAC) اهتزازًا ميكانيكيًا مستمرًا في الإطار الفولاذي، مما يسبب إجهادًا في مسامير التوصيل بمرور الوقت. تواجه أنظمة السباكة تأثيرات المطرقة المائية، وهي ارتفاعات مفاجئة في الضغط تؤدي إلى هزات فيزيائية عنيفة عبر شبكة الأنابيب. تخضع أنابيب البخار للتمدد والانكماش الحراري الشديدين، مما يتطلب حلقات تمدد هندسية ودعامات منزلقة تنقل القوى الجانبية إلى الهيكل الفولاذي الأساسي دون التسبب في تشابك العوارض أو قصها.

تصنيفات أحمال المرافق والتأثيرات الهيكلية

التعامل مع الصراعات: المرافق في ورشة الصلب باستخدام الرافعة

يؤدي دمج معدات مناولة المواد العلوية إلى فرض قيود مكانية صارمة. تملي متطلبات التخليص للرافعات الجسرية العلوية استراتيجية توجيه المرافق ذات المستوى العلوي بالكامل في أ ورشة الصلب مع رافعة العمليات. يقوم المهندسون بإنشاء مناطق "إبعاد" مطلقة أعلى وأسفل ومتاخمة مباشرة لعوارض مدرج الرافعة. يتضمن الغلاف التشغيلي للرافعة الحد الأقصى لارتفاع الرافعة، والتأرجح الجانبي للأحمال المعلقة، وإمكانية الوصول إلى الصيانة المطلوبة لجسر الرافعة. المرافق التي يتم توجيهها بالقرب من هذه المناطق تخاطر بحدوث اصطدامات كارثية أثناء عمليات الرفع اليومية. تنص إرشادات OSHA وCMAA على تصاريح رأسية وأفقية محددة لا يمكن المساس بها.

إن حماية قطرات المرافق من الخدمات اللوجستية على مستوى الأرض أمر بالغ الأهمية بنفس القدر. يجب أن تنحدر خطوط المرافق في النهاية من السقف للاتصال بالآلات الموجودة على مستوى الأرض. يتطلب تنسيق هذه القطرات الرأسية حول مناطق المستودعات وأرصفة التحميل ومسارات الرافعات الشوكية تخطيطًا دقيقًا للأرضية. تؤدي القوائم المنسدلة للأدوات المساعدة الموضوعة بشكل سيئ إلى حدوث مخاطر تصادم شديدة. ولحماية هذه البنية التحتية من هجمات المركبات، يستخدم المهندسون طرقًا استراتيجية لتقييد الأعمدة. يقومون بوضع الأنابيب العمودية مباشرة على شبكة الأعمدة الثقيلة على شكل حرف H، مما يؤدي إلى إخفاء الأنابيب بشكل فعال داخل مقطع الفولاذ. بالنسبة للقطرات المكشوفة، يقوم المقاولون بتثبيت أعمدة فولاذية شديدة التحمل من الجدول 80 مثبتة بعمق في البلاطة الخرسانية.

يتطلب توجيه الطاقة وعناصر التحكم بأمان حول المعدات المتحركة أجهزة متخصصة. تتم إدارة مصدر الطاقة الخاص بالرافعة عبر أنظمة إكليل أو قضبان موصلة صلبة تعمل بالتوازي مع عوارض المدرج. يجب أن تظل المرافق على مستوى المنشأة معزولة بشكل آمن عن هذه الأحمال الكهربائية المتحركة. من الضروري عزل أدوات التحكم في التشغيل الآلي ذات الجهد المنخفض وكابلات البيانات عن التغذية الكهربائية ذات الجهد العالي. يؤدي تشغيلها بالتوازي دون فصل مادي مناسب إلى حدوث تداخل كهرومغناطيسي (EMI)، مما يفسد إشارات البيانات ويعطل عمليات التصنيع الآلية. يفرض المهندسون أن تتقاطع خطوط البيانات والطاقة بزاوية 90 درجة إذا كان لا بد من التقاطع.

يعد تخفيف الاهتزاز أحد المتطلبات الهندسية المتخصصة في مباني الرافعات. ينتقل الاهتزاز الهيكلي الناتج عن بدء تشغيل جسور الرافعات الثقيلة وإيقافها وانتقالها مباشرة عبر الإطار الفولاذي إلى خطوط المرافق المعلقة. تفشل مشابك الأنابيب الصلبة القياسية في ظل التحميل الدوري المستمر، مما يؤدي إلى تمزق الأنابيب وتوقف المنشأة عن العمل. يحدد المهندسون أجهزة التركيب العازلة للاهتزاز، مثل الشماعات الزنبركية، ومنصات النيوبرين، وأقواس التأرجح، لمنع فشل الكلال في وصلات الأنابيب وضمان بقاء شبكة المرافق آمنة أثناء العمليات الصناعية الثقيلة.

استراتيجيات توجيه المرافق العامة مقابل الخدمات العامة

إن تحديد ما إذا كان سيتم توجيه المرافق أسفل البلاطة أو تعليقها من هيكل السقف ينطوي على مقايضات هندسية كبيرة. تقدم كل طريقة مزايا مميزة وحقائق تنفيذ تؤثر على الجداول الزمنية للبناء، والأحمال الهيكلية، والوصول إلى الصيانة على المدى الطويل.

مقارنة استراتيجية التوجيه

يتطلب حفر الخنادق تحت الأرض وتنسيق الأساسات وضع اللمسات الأخيرة على مخططات المرافق قبل صب البلاطة الخرسانية. تعتبر هذه الإستراتيجية فعالة للغاية بالنسبة لتصريف الصناعات الثقيلة، والتغذية الكهربائية الدائمة ذات الجهد العالي المغطاة في مجاري القنوات الخرسانية، والمواد الكيميائية المعالجة المحددة التي تشكل خطرًا شديدًا إذا تسربت من الأعلى. المخاطر كبيرة. بمجرد معالجة الخرسانة، يتم إصلاح تخطيط المرافق بشكل دائم. تتطلب أي تعديلات مستقبلية قطع الخرسانة بشكل مدمر، وحفر الخنادق، وإعادة صبها. ويجب تصميم الخنادق العميقة بعناية لتجنب تقويض الأسس الهيكلية الأولية. يتطلب الوصول إلى الأنابيب تحت الأرض للصيانة الروتينية بروتوكولات دخول إلى أماكن محدودة، مما يزيد من تكاليف التشغيل.

تستخدم الأنظمة المعلقة العلوية دعامات السقف أو الإطار الفولاذي الثانوي لحمل شبكة المرافق. هذه هي الطريقة المفضلة لتوجيه الهواء المضغوط والمياه المعالجة والصواني الكهربائية الأخف. الميزة الأساسية للتوجيه العلوي هي إمكانية الوصول؛ تقوم فرق الصيانة بفحص الخطوط أو إصلاحها أو ترقيتها باستخدام المصاعد الهوائية القياسية دون الإضرار بأرضية المصنع. العيب الرئيسي هو الضغط الهيكلي المتزايد على الهيكل الصلب الصناعي. يجب تكبير حجم إطار السقف للتعامل مع الوزن المشترك للمرافق وأحمال الثلج ورفع الرياح، مما يزيد من الحمولة الأولية وتكلفة الإطار الفولاذي. غالبًا ما يستخدم المهندسون الوتر السفلي لدعامات السقف لدعم هذه الأحمال، مما يتطلب حسابات دقيقة لأحمال النقاط.

التنسيق المتقدم: BIM والتصنيع خارج الموقع (OSM)

يعتمد البناء الصناعي الحديث بشكل كبير على تقنية التوأم الرقمي لمنع الصراعات المادية في موقع العمل. يسمح اكتشاف الصدام باستخدام نمذجة معلومات البناء (BIM) للمهندسين الإنشائيين بتراكب مخططات المرافق التفصيلية ثلاثية الأبعاد مباشرة على نموذج تصنيع الفولاذ. تقوم خوارزميات البرامج تلقائيًا بمسح النموذج المدمج لتحديد التعارضات المكانية - مثل قناة HVAC مقاس 12 بوصة تتقاطع مع دعامة متقاطعة فولاذية أساسية أو علبة كابل تنتهك منطقة خلوص الرافعة. يؤدي حل هذه الاشتباكات تقريبًا قبل قطع الفولاذ ولحامه إلى إلغاء الحاجة إلى تعديلات ميدانية باهظة الثمن وتستغرق وقتًا طويلاً ويضمن تصميم كل اختراق للأنابيب وتعزيزها في المصنع.

يمثل دمج رفوف دعم المرافق الجاهزة تحولًا كبيرًا نحو التصنيع خارج الموقع (OSM). بدلاً من تجميع شبكات الأنابيب المعقدة قطعة قطعة على ارتفاعات عالية، يتم بناء أقسام كاملة من رفوف المرافق ولحامها واختبارها في بيئة مصنع خاضعة للتحكم. يتم بعد ذلك شحن هذه الوحدات إلى الموقع ورفعها إلى مكانها كوحدات كاملة. تعمل هذه الطريقة على تقليل مخاطر العمل في المرتفعات وتسريع جدول التثبيت.

يتطلب تنفيذ OSM تنسيقًا صارمًا. تقوم الفرق الهندسية بحساب حجم النقل لضمان ملاءمة الوحدات للمقطورات المسطحة القياسية والامتثال لقيود عرض الطريق السريع. هندسة نقطة الرفع إلزامية؛ يجب أن تكون الرفوف مصممة بقضبان توزيع وعروات رفع مصممة هندسيًا لتحمل الضغط الناتج عن الرفع بواسطة الرافعات دون ثني الأنابيب الداخلية أو قطعها. يجب الانتهاء من تخطيط مسار الوصول لمعدات التركيب في وقت مبكر، مما يضمن أن الرافعات لديها الوصول اللازم والمساحة الأرضية اللازمة لمناورة الوحدات في ورشة الهياكل الفولاذية. يؤدي دمج هذه الوحدات الجاهزة إلى تسريع الجداول الزمنية الإجمالية للمشروع وتحسين مراقبة جودة اللحامات بشكل كبير.

ورشة عمل الهياكل الفولاذية الخاصة بالامتثال والسلامة والتأمين المستقبلي

يجب أن يلتزم تصميم المرافق الصناعية بقوانين السلامة الصارمة فيما يتعلق بفصل الخطوط الخطرة. تتطلب عدسات التقييم المتوافقة مع معايير الصناعة الفصل المادي للأنظمة غير المتوافقة. يجب ألا تشترك خطوط الغاز القابلة للاحتراق مطلقًا في ممر توجيه محصور مع كابلات كهربائية عالية الجهد نظرًا لخطر ومضات القوس التي قد تؤدي إلى حدوث انفجار. يجب توجيه أنابيب المياه ذات السعة العالية أسفل المفاتيح الكهربائية المهمة وبعيدًا عنها لمنع حدوث دوائر قصيرة كارثية في حالة تمزق الأنبوب. ويضمن الفصل الصحيح عدم تحول حالات الفشل المحلية إلى كوارث على مستوى المنشأة. في بيئات الفئة I Division 2، يلزم قانونًا تركيبات مقاومة للانفجار ومسافات توجيه صارمة.

تعد تراخيص الوصول والصيانة من متطلبات السلامة غير القابلة للتفاوض. يتيح تصميم الممرات ومنصات الوصول ومناطق التخليص الآمنة حول تقاطعات المرافق الحيوية لموظفي الصيانة إجراء عمليات التفتيش الروتينية بأمان. يجب أن يتم تصميم هذه المنصات لربطها بالهيكل الفولاذي الأساسي دون إعاقة عمليات أرضية المصنع أو تقليل الارتفاع الواضح المطلوب لحركة الرافعة الشوكية. تحدد معايير السلامة والصحة المهنية (OSHA) ومعايير السلامة الدولية ارتفاعات محددة للسور، وأنواع الشبكات، وألواح الأصابع، وقدرات التحميل لنقاط الوصول للصيانة هذه. يجب على المهندسين حساب الحمل المباشر للعديد من العمال وأدواتهم التي تشغل هذه المنصات في وقت واحد.

التصميم من أجل توسيع القدرات يحول تنسيق المرافق من تكلفة البناء إلى استثمار استراتيجي. نادراً ما تحافظ المنشآت الصناعية على نفس تخطيط الإنتاج طوال عمرها الافتراضي. إن صياغة قرار الإفراط في هندسة دعم المرافق يسمح للمنشأة بالتكيف مع متطلبات السوق. إن ترك مساحة مادية على رفوف الأنابيب العلوية وتصميم الفولاذ الأساسي مع مخزن تحميل مؤقت بنسبة 15-20% يسمح لأصحاب المنشأة بإضافة خطوط إنتاج جديدة، أو ترقية أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، أو تركيب أنابيب عملية أثقل في المستقبل دون الحاجة إلى بناء جديد تمامًا أو تعزيزات هيكلية باهظة الثمن. إن تركيب وصلات ذات حواف فارغة على الرؤوس الرئيسية وتشغيل القنوات الاحتياطية أثناء الإنشاء الأولي يوفر مئات الآلاف من الدولارات خلال مراحل التوسع المستقبلية.

الاستنتاج

يعد تنسيق المرافق أحد متطلبات الهندسة الإنشائية الأساسية التي تحدد صلاحية المنشأة وسلامتها وكفاءتها على المدى الطويل. يؤدي إدخال خطوط المرافق الثقيلة والمهتزة والخطرة إلى إطار فولاذي لم يتم تصميمه لدعمها إلى إرهاق هيكلي واختناقات تشغيلية ومخاطر شديدة على السلامة. يضمن دمج التخطيط المكاني للمرافق وإدارة الأحمال في مرحلة تفصيل الفولاذ الأولية تركيبًا سلسًا وبيئة صناعية قوية.

عند اختيار شركاء التصنيع، يقوم مديرو المشتريات والمشاريع بتقييم مقدمي المباني الفولاذية بناءً على قدراتهم الفنية. إعطاء الأولوية للمصنعين الذين يتمتعون بخبرة داخلية في الكشف عن اشتباكات BIM، وسجل حافل من هندسة الأحمال الديناميكية، والرغبة الواضحة في التعاون مباشرة مع مقاولي الهندسة الكهربائية والميكانيكية خلال مراحل الصياغة المبكرة.

لضمان تنفيذ المشروع بنجاح، اتبع الخطوات التالية:

1. ابدأ تقييمًا شاملاً لأحمال المرافق مع مهندسي الهندسة الكهربائية والميكانيكية لديك قبل الانتهاء من حمولة الفولاذ الهيكلي.

2. اطلب نموذجًا أوليًا ثلاثي الأبعاد للكشف عن الصدام من الشركة المصنعة للصلب للتحقق من جميع خلوصات الرافعات وممرات المرافق.

3. إنشاء تسلسل هرمي رأسي صارم لرفوف الأنابيب وفرض الفصل المادي لخطوط العمليات الخطرة عن المرافق الكهربائية القياسية.

4. قم بتصميم ما لا يقل عن 15% من عازل التحميل في دعامات السقف الأساسية وشبكات الأعمدة لاستيعاب توسعات الإنتاج المستقبلية.

الأسئلة الشائعة

س: كيف يتم حساب الحمل الهيكلي للمرافق في مبنى مصنع الصلب؟

ج: يتطلب حساب الأحمال الإنشائية الجمع بين الأحمال الساكنة للأنابيب والقنوات وصواني الدعم مع الأحمال الحية للسوائل أو الغازات الداخلية. يجب على المهندسين أيضًا أن يأخذوا في الاعتبار الأحمال الديناميكية، والتي تشمل التمدد الحراري لخطوط البخار ذات درجة الحرارة العالية، وارتفاع ضغط المطرقة المائية في السباكة، والاهتزاز الميكانيكي المستمر من معدات التدفئة والتهوية وتكييف الهواء (HVAC).

س: هل يمكن توجيه المرافق من خلال شبكة من الحزم الفولاذية؟

ج: نعم، ولكن فقط في ظل قيود هندسية صارمة. يجب أن تكون عمليات الاختراق عبر شبكة العوارض الفولاذية مصممة مسبقًا، ومحسوبة بدقة لإجهاد القص، ومعززة بألواح فولاذية أثناء تصنيع المصنع. إن القطع الميداني غير المصرح به لشبكات العوارض من قبل المقاولين في الموقع يضر بشدة بالسلامة الهيكلية وهو محظور تمامًا.

س: ما هو الخلوص القياسي المطلوب بين خطوط المرافق والرافعة العلوية؟

ج: يتم تحديد الموافقات بموجب إرشادات إدارة السلامة والصحة المهنية (OSHA) وهيئة CMAA (CMAA). عادةً، يلزم وجود خلوص رأسي لا يقل عن 3 إلى 6 بوصات فوق أعلى نقطة في الرافعة، مع خلوص جانبي لا يقل عن 2 إلى 3 بوصات من عوارض المدرج. تتطلب الخطوط الكهربائية ذات الجهد العالي مناطق حفظ أكبر بكثير لمنع ومضات القوس.

س: لماذا يعد BIM ضروريًا لتصميم الهياكل الفولاذية الصناعية؟

ج: تعد نمذجة معلومات البناء (BIM) ضرورية للكشف الدقيق عن التصادم. من خلال تراكب مخططات المرافق ثلاثية الأبعاد على تفاصيل الفولاذ الهيكلي، يقوم المهندسون بتحديد وحل النزاعات المكانية بصريًا قبل بدء التصنيع. وهذا يمنع إعادة العمل المكلفة في الموقع، ويضمن تفاصيل التصنيع الدقيقة، ويسرع جدول البناء الإجمالي.

س: هل يجب توجيه أنابيب المعالجة تحت الأرض أو فوقها في ورشة الصلب؟

ج: يعتمد الاختيار على نوع الأداة المساعدة. يعد حفر الخنادق تحت الأرض هو الأفضل للصرف الثقيل، والتغذية الدائمة عالية الجهد، والمواد الكيميائية الخطرة، على الرغم من افتقاره إلى المرونة. يُفضل التوجيه العلوي للهواء المضغوط والبخار وخطوط المعالجة التي يسهل صيانتها، مما يوفر مرونة عالية ولكنه يتطلب الهيكل الفولاذي لدعم الأحمال المعلقة الأثقل.
