كرة الترباس أو كرة اللحام؟

أساس رمز التصميم

JGT 10-2009 مفاصل كرة الترباس الشبكة الصلب

JGT11-2009_STEEL GRID مفاصل كرة مجوفة ملحومة

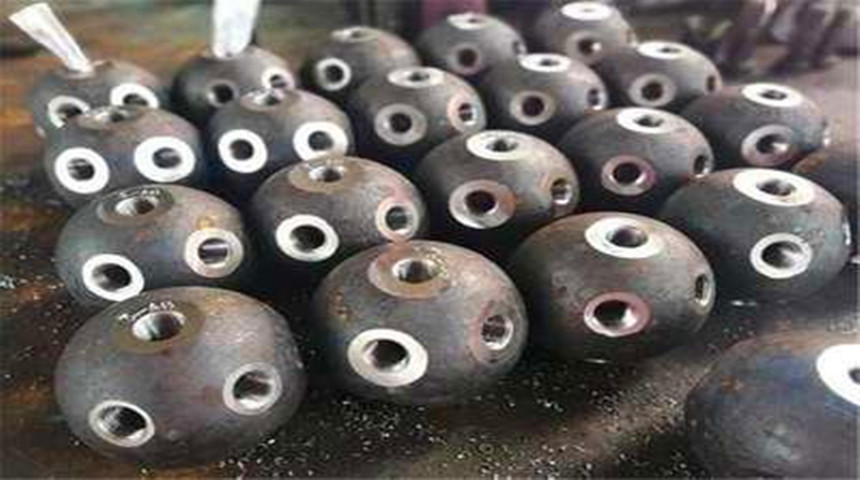

تطبيق مفاصل كرة الترباس

يتم استخدام مفاصل الكرة المسضوطة بشكل أساسي في هياكل الشبكة والسكلاك الشبكي ، وهي تتكون من كرات فولاذية ، وبراغي وأكمام عالية القوة ، ومسامير التثبيت ، ورؤوس المخروط (ألواح الختم) والمكونات الأخرى.

شبكة مفصل الكرة المبللة مناسبة لهيكل السقف مع امتداد صغير ، وزن السقف الخفيف ووظيفة البناء البسيطة.

بالنسبة للسقف الذي يزيد طوله عن 45 مترًا ، يتبنى السقف ألواحًا خرسانية معززة وغيرها من الأسطح الثقيلة ، أو أسطح المباني ذات الأهمية العالية والموظفين الكثيفين مثل المطارات والمحطات ومراكز المعارض وشبكات مفصل الكرة الملحومة .

مفاصل كرة الترباس ليست مفاصل رقيقة الجدران ، ويجب ألا يتجاوز قطرها 300 مم ؛ مواصفات الترباس القصوى شائعة الاستخدام هي M64.

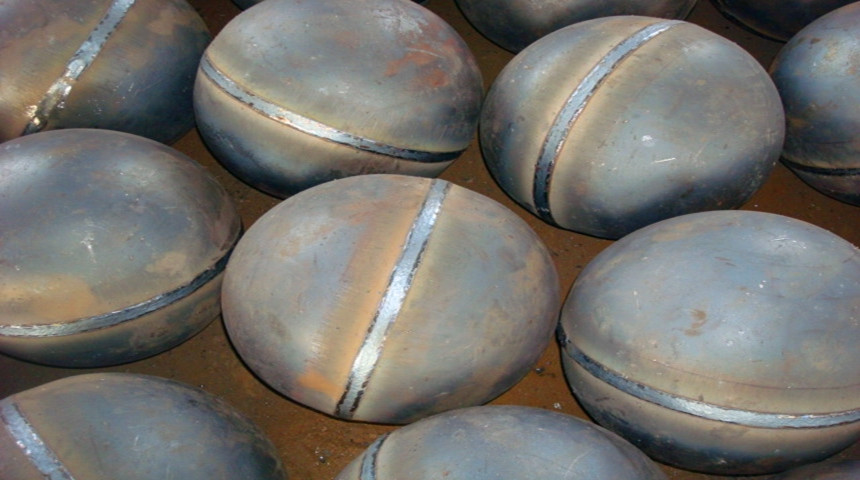

تطبيق مفاصل كرة اللحام

يتم استخدام مفاصل المجوفة المجوفة الملحومة بشكل رئيسي في الجمالون الشبكي وهياكل الصدفة الشبكية ، ويمكن أيضًا تطبيقها في مفاصل التقاطع متعدد الأشرطة ودعم مفاصل الجمالون الأنبوبية.

1. عند استخدام مفاصل الكرة الملحومة للشبكات ذات الطبقات المزدوجة أو متعددة الطبقات أو الأصداف الشبكية ، يجب حسابها على أنها مفاصل مفصلية ؛ عند استخدامها للقذائف ذات الطبقة الواحدة ، يجب حسابها على أنها مفاصل صلبة ؛ عند استخدامها للثملومات الطائرة أو الفضاء ، يجب حسابها على أنها مفاصل صلبة.

2. عندما يكون القطر الخارجي للكرة أكبر من 300 مم ، يمكن إضافة أضلاع داخل الكرة المجوفة لزيادة قدرة تحمل المفصل ؛ عندما يكون القطر الخارجي للكرة أكبر من أو يساوي 500 ملم ، يجب إضافة أضلاع في اتجاه واحد أو متقاطع داخل الكرة. يجب ترتيب الأضلاع في المستوى المحوري للقضيب بقوة محورية كبيرة ، ويجب ألا يكون سمكها أقل من سمك جدار الكرة.

3. لا ينبغي أن لا تقل زاوية الحد الأدنى من القضيب المتصل بالمفصل الكروي المجوف الملحوم عن 30 درجة ، ولا ينبغي أن تكون المسافة الواضحة بين قضبان مجاورة أقل من 10 مم. عندما يكون ضغط القضيب صغيرًا ، يمكن اعتبار المسافة الصافية 0.

4. يجب أن تكون العلاقة بين قضيب الأنابيب الفولاذية والكرة المجوفة مزودة ببطانة داخلية. إذا كان سمك الجدار أكبر من أو يساوي 6 مم ، فيجب توفير شطبة ، وإذا كان سمك الجدار أقل من 6 مم ، فقد لا يتم توفير المزيل.

5. تجنب استخدام الكرات الكبيرة للأنابيب الصغيرة.

دعونا نسمع المزايا والعيوب من chatgpt

س: ما هي مزايا وعيوب مفاصل الكرة المثبتة ومفاصل الكرة الملحومة في هيكل الشبكة؟

إجابات chatgpt:

مزايا هيكل الشبكة مفاصل الكرة المبللة:

1. من السهل تثبيت وتفكيك ، ويمكنه تجميع الهيكل وتفكيكه بسرعة ؛

2. لا تحتاج العقدة إلى المعالجة مسبقًا ، ويمكن استخدامها مباشرة ؛

3. يمكن تجميعها في الموقع ، مناسبة للمناسبات التي تتطلب تركيبًا سريعًا وتفكيكًا ؛

4. يمكن إعادة استخدامها.

عيوب مفاصل الكرة المثبتة من بنية الشبكة:

1. نظرًا لأن طريقة الاتصال هي اتصال الترباس ، فإن متطلبات دقة التثبيت للعقد مرتفعة نسبيًا ، ويجب أن تكون العملية وفقًا لمتطلبات التصميم ؛

2. نظرًا لأن اتصال العقد قد يصبح فضفاضًا ، يلزم إجراء فحص وصيانة منتظمة.

مزايا العقد كرة اللحام:

1. الاتصال مستقر ولن يخفف ؛

2. يمكن أن تصمد أمام قوة كبيرة ولديها ثبات هيكلي عالي ؛

3. اتصال العقدة أكثر جمالا ، لا حاجة لاستخدام البراغي وأجزاء التوصيل الأخرى ، والهيكل أكثر إيجازا.

عيوب العقد كرة اللحام:

1. يتطلب اللحام مهارات مهنية ولديه متطلبات عالية لتقنيات اللحام والعمال ؛

2. إذا كان هناك حاجة إلى تغيير الهيكل أو تفكيكه ، فيجب قطعه وإعادة نقله ، وهو أمر ليس من السهل تفكيكه وإعادة استخدامه ؛

3. مطلوب معالجة الحرارة ، ووقت التشغيل أطول.
