صور تخبرك عن مكونات هيكل الصلب الخفيف الوزن

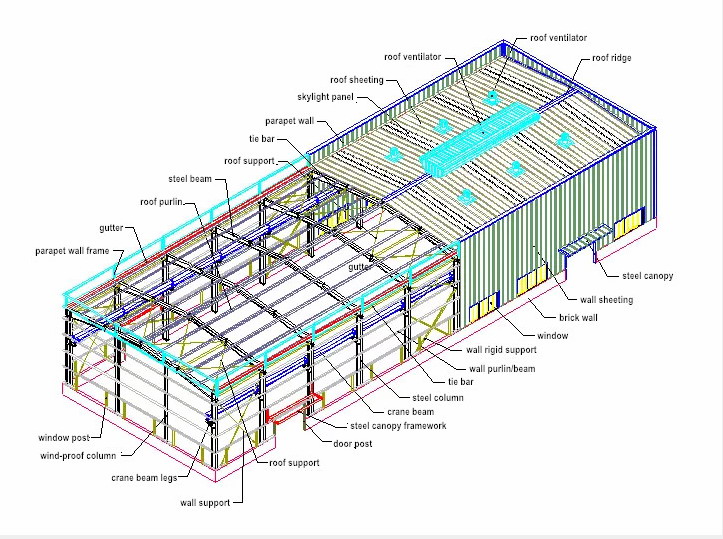

مخطط عام:

المبادئ الميكانيكية:

إطار البوابةتجمع بين العمود والشعال وتشكل الإطار الجانبي كهيكل القوة الرئيسية، وكذلك دعم السقف والجدار لتعزيز الاستقرار الطولي.

1.إطار فولاذي: اعتماد فولاذ القسم H لجعل العمود والشعاع، يتم نقل جميع الأحمال إلى الأساس من خلال أعمدة الصلب والحزم.

1-1. الشكل العام

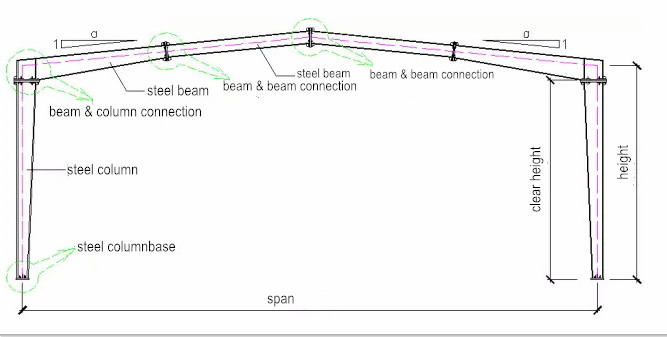

أ. إطارات غسل نموذجي

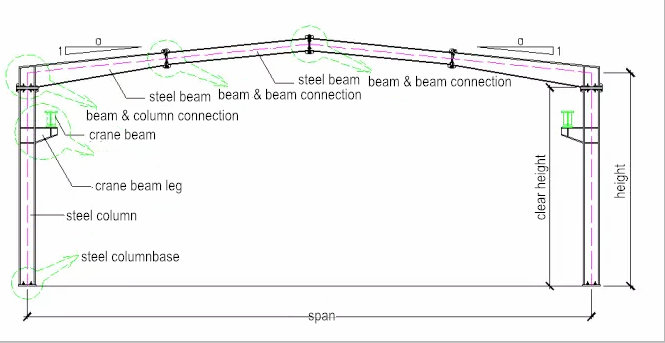

ب. قمامة الإطار مع رافعة برئاسة

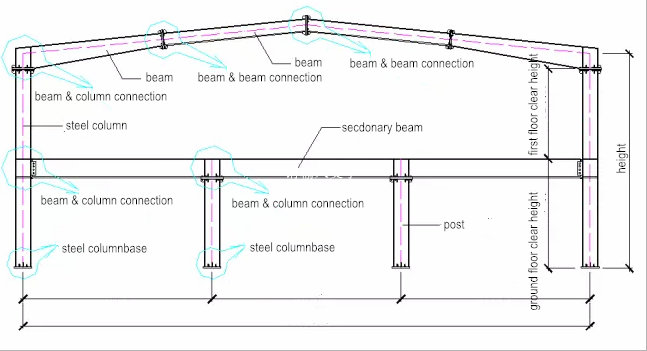

ج. نظام Mezzanine في إطار جملون

1-2. تفاصيل

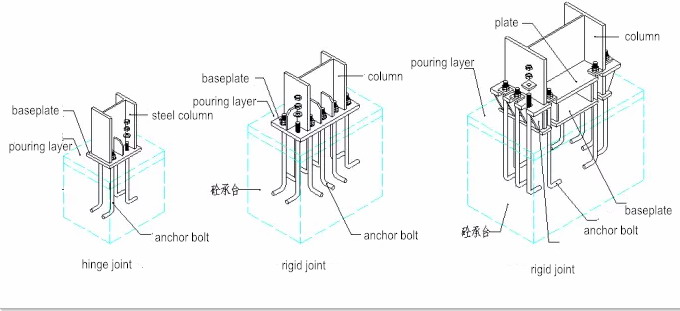

أ. تفاصيل العمود القدم

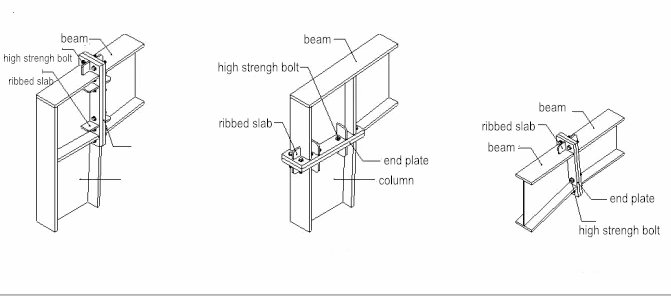

ب. شعاع، تفاصيل العمود

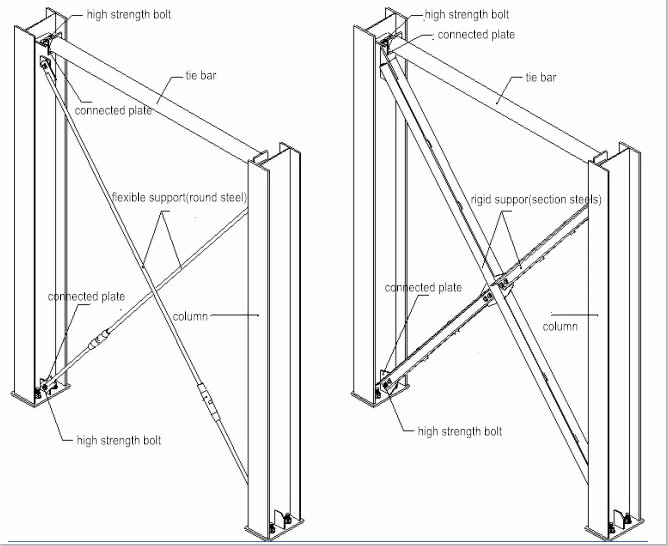

2.دعم وربط بار: الدعم مقسم إلى دعم جامد ودعم مرن ومصمم على السطح والجدار.

2-1. يدعم الصلب من قبل الصلب القسم المدرفلة الساخنة (مثل زاوية الصلب)؛

2-2. يدعم مرن مصنوعة من الفولاذ المستدير؛

2-3. شريط التعادل (أنابيب الصلب) بالإضافة إلى شكل دعم نظام مغلق.

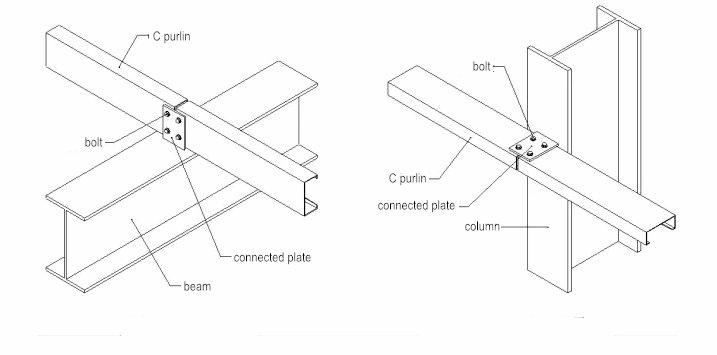

3.سقف بورلين، جدار بذل / شعاع: الفولاذ C أو Z من الفولاذ، والتي ستحمل القوة القادمة من الكسوة السقف والجدار ونقل القوة إلى العمود والأعمدة.

4.ركبة تستعد: مصنوعة من زاوية الصلب أو الصلب المسطح.

5.شعاع رافعة: تحمل حمولة الرافعة، وهي مصنوعة من لوحة الصلب

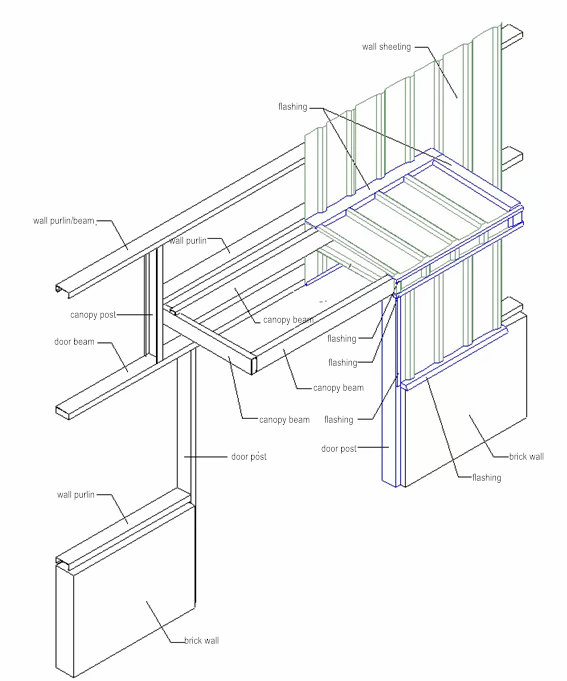

6.ظلة: مصنوعة من ورقة فولاذية واحدة أو لوحة ساندويتش الصلب

7.سقف و جدار الكسوة: ورقة الصلب المغلفة بالألوان. لوحة ساندويتش الصلب (EPS، Rockwool، Glasswool، PU، PIR)؛ ورقة الصلب + الألياف الزجاجية

8.لوحة سقف

9.ورقة الطابق التزيين الصلب

10.مزراب: 3 خيارات مصنوعة من ورقة الصلب المغلفة بالألوان، ورقة الفولاذ المقاوم للصدأ ولوحة الصلب المجلفن

11.تهوية السقف

12. الباب:انزلاق الباب، الباب سوينغ، باب الأسطوانة، القسم، الباب الصلب

13. نافذة:نافذة من البلاستيك الصلب، نافذة سبائك الألومنيوم

14.رافعه
