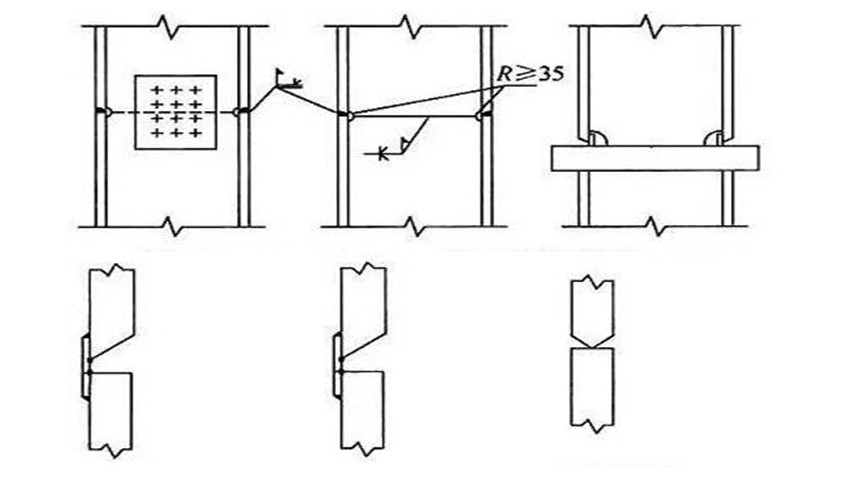

رمز لتقسيم مفصل بنية الفولاذ مكونات ومباني

1. رمز قبول جودة البناء من هندسة هيكل الصلب GB50205-2020

8.2.1 التباعد بين شفة ومفاصل الويب اللحام H الصلب يجب ألا يقل عن 200 ملم. يجب ألا يقل طول الربط من لوحة الحافة من عرض اللوحة ، وعرض الربط للشبكة لا يقل عن 300 مم ، ولا يقل الطول عن 600 ملم.

2. رمز لبناء هيكل الصلب هندسة GB50755-2012

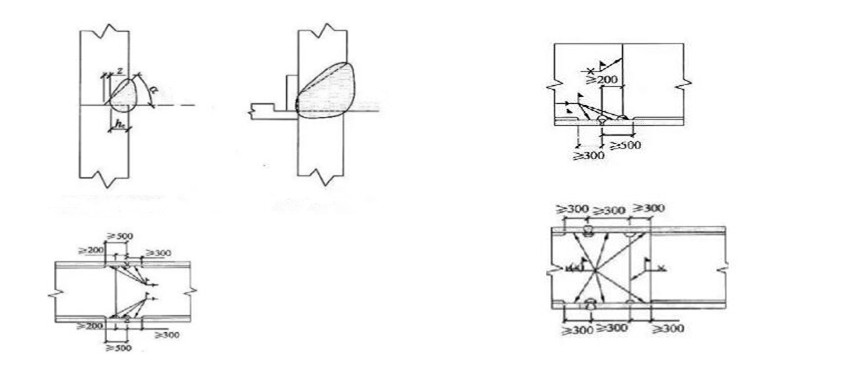

9.2.1 يجب ألا يقل التباعد بين مفاصل خياطة الحافة ومفاصل الربط على شبكة الإنترنت من الصلب على شكل H بملح. يجب ألا يقل طول الحافة عن 600 مم ؛ يجب ألا يقل عرض الويب عن 300 مم ولا يقل الطول عن 600 مم.

9.2.2 لا ينبغي أن يقل طول الربط اللوحة الجانبية لعضو الصندوق عن 600 مم ، ولا ينبغي أن يكون التباعد بين الجانبين المجاورة أقل من 200 مم ، ولا ينبغي تجميع اللوحة الجانبية في اتجاه العرض. عندما يتجاوز العرض 2400 مم ، يجب ألا يقل الحد الأدنى لعرض الربط عن 1/4 من عرض اللوحة.

9.2.3 عندما لا تكون هناك متطلبات خاصة في التصميم ، فولاذ مدفوقة ساخنة يمكن لحامها للمكونات الثانوية بالفم المستقيم ، ولا يجب أن يقل طول الربط عن 600 مم.

9.2.4 عند توصيل أنبوب الفولاذ ، يجب أن يكون كل مفصل مفصلًا واحدًا ، ويجب أن يفي أقصر طول الأحكام التالية:

1. عندما يكون قطر أنبوب الصلب 500 مم ، يجب ألا يقل عن 500 مم ؛

2. عندما يكون قطر أنبوب الصلب 500 مم <د 1000 مم ، يجب ألا يقل قطر D ؛

3. عندما يكون قطر أنبوب الصلب> 1000 مم ، يجب ألا يقل عن 1000 مم ؛

4. عندما تتم معالجة أنبوب الصلب بواسطة وضع المتداول ، قد يكون هناك العديد من المفاصل ، ولكن أقصر طول توصيل يجب أن يفي بمتطلبات الفقرات 1 ~ 3.

9.2.5 عندما يتم تمديد الأنابيب الفولاذية ، يجب أن يكون اللحام الطولي للمفاصل أو الأجزاء المتجاورة متداخلة ، ويجب ألا يقل المسافة الدنيا (على طول طول القوس) لا تقل عن 200 ملم.

9.2.6 يجب أن تلبي لحام الربط المكون متطلبات وثائق التصميم. عندما لا تكون هناك متطلبات تصميم ، يجب اعتماد لحام بعقب قوي.

3. رمز لحام بنية الصلب GB50661-2011

5.1.5 يجب اختيار درجة جودة التماس لحام وفقًا للأهمية ، وخصائص تحميل الهيكل الصلب، شكل اللحام ، بيئة العمل وحالة التوتر ، وفقًا للمبادئ التالية:

1. في المكونات التي تحمل الحمل الديناميكي وتحتاج إلى التحقق من التعب ، يجب أن يتم لحام مفاصل اللحام التي تتطلب اتصالًا قويًا بالمواد الأساسية ، ويجب أن تفي درجة الجودة بالأحكام التالية:

1) يجب أن يكون مفصل المؤخرة المستعرض أو مفصل المزيج الزاوي مع القوة الرأسية بطول اللحام 1 عند سحبه ولا يجب أن يكون أقل من المستوى 2 عند الضغط.

2) يجب ألا يكون مفصل المؤخرة الطولية مع القوة المتوازية واتجاه طول اللحام أقل من المستوى 2.

3) التماس العاملة لنظام العمل الثقيل (A6 ~ A8) ونظام العمل المتوسط ​​مع رفع الوزن Q 50T (A4 و A5) على شكل T بين الويب ولوحة الحافة العلوية وبين الوتر العلوي ولوحة العقدة من الجمالون الرافعة يجب أن يتم اللحام من خلال. يجب أن يكون شكل اللحام مزيجًا من المؤخرة والزاوية ، ويجب ألا يكون درجة الجودة أقل من الصف الثاني.

2. في المكونات التي لا تحتاج إلى التحقق من التعب ، يجب إلغاء اللحام القوي مع المادة الأساسية ، ويجب ألا تكون درجة الجودة أقل من الثانوية عند سحبها ، ويجب ألا تكون أقل من الثانوية عند الضغط.

3. للحصول على اللحامات التي لحقت بالاختراق الجزئي ، وذلك باستخدام اللحامات الزاوية أو اللحامات المزيفة على شكل حرف T ، ولحامات زاوية اللفة ، يجب أن يفي مستوى الجودة بالأحكام التالية:

1) الهيكل الذي يحمل مباشرة الحمل الديناميكي ويحتاج إلى التحقق من التعب وشعاع الرافعة مع وزن الرافعة الرافعة يساوي أو يزيد عن 50T ، يجب ألا يكون الحزم والساقين والعقد المهمة الأخرى أقل من المستوى الثاني.

2) يمكن أن تكون الهياكل الأخرى المستوى الثالث.
